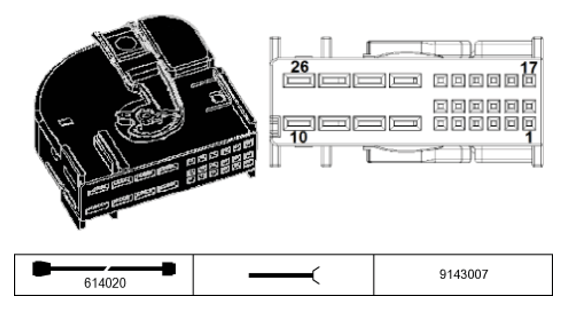

Front Passenger Seat Module A246*1B Connector End View
Pin Assignments At Plug Connector A246*1B
| Pin | Type | Description /Signal type | Connection /Measuring information |
|---|---|---|---|
| 1 | E | Switch signal | Backrest locking switch, front passenger |
| 2 | M | Ground | Switch for easy entry, front passenger |
| 3 | E | Ground, Hall sensor | Backrest angle adjustment drive, passenger's seat |
| 4 | -- | Not used | |
| 5 | -- | Not used | |
| 6 | -- | Not used | |
| 7 | A | Activation Backrest angle adjustment drive, passenger's seat | Backrest angle adjustment drive, passenger's seat |
| 8 | -- | Not used | |
| 9 | -- | Not used | |
| 10 | -- | Not used | |
| 11 | -- | Not used | |
| 12 | -- | Not used | |
| 13 | E | Hall sensor signal | Backrest angle adjustment drive, passenger's seat |
| 14 | -- | Not used | |
| 15 | -- | Not used | |
| 16 | -- | Not used | |
| 17 | E | Switch signal | Backrest locking switch, front passenger |
| 18 | E | Switch signal | Switch for easy entry, front passenger |
| 19 | E | Switch signal | Switch for easy entry, front passenger |
| 20 | -- | Not used | |
| 21 | -- | Not used | |
| 22 | -- | Not used | |
| 23 | A | Activation Backrest angle adjustment drive, passenger's seat | Backrest angle adjustment drive, passenger's seat |
| 24 | -- | Not used | |
| 25 | -- | Not used | |
| 26 | -- | Not used |
