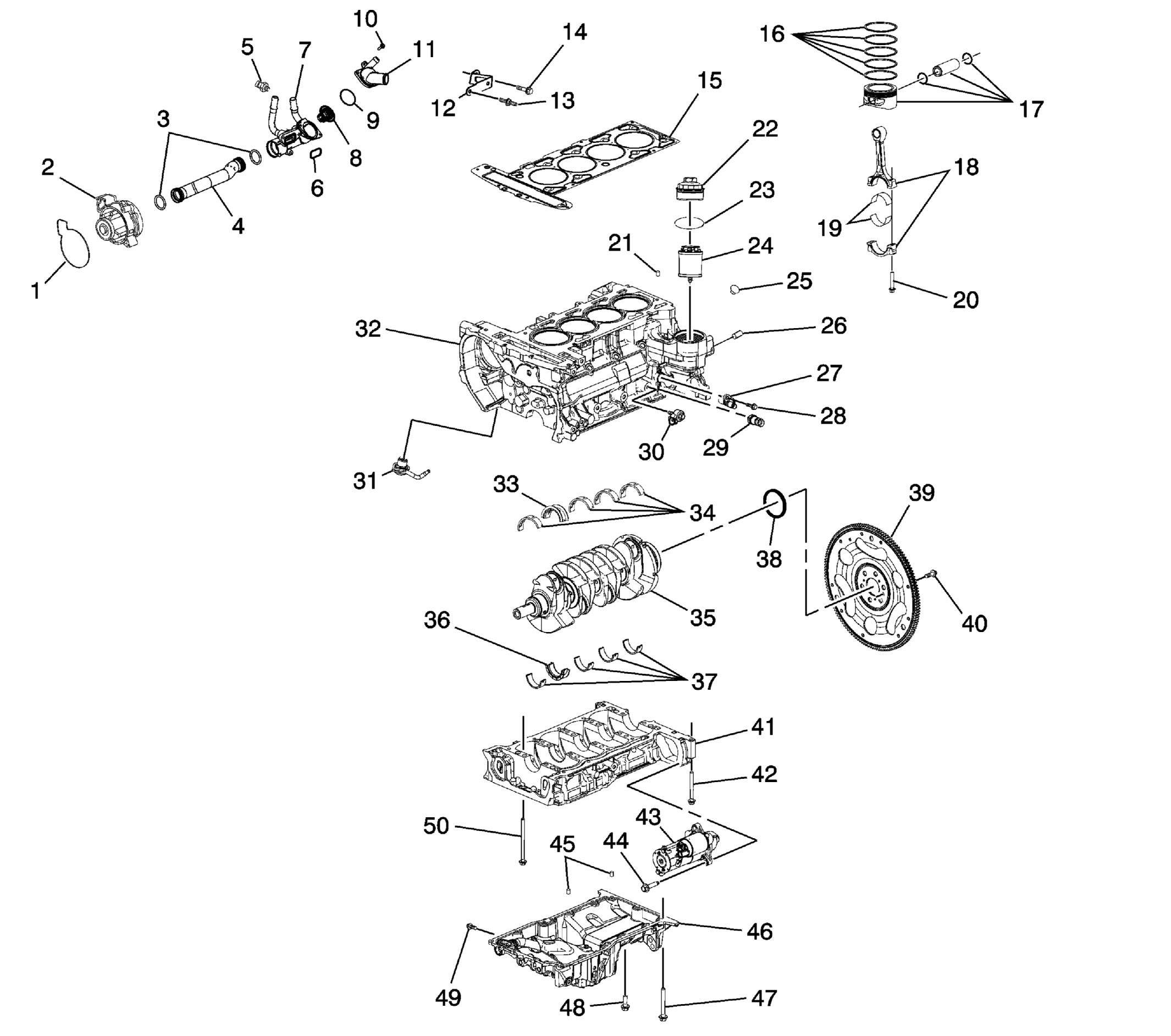

| 1 |
Water Pump to Engine Block Seal |
| 2 |
Water Pump |
| 3 |
Water Transfer Pipe O-ring Seals |
| 4 |
Water Transfer Pipe |
| 5 |
Coolant Temperature Sensor |
| 6 |
Thermostat Housing to Block Gasket |
| 7 |
Thermostat Housing |
| 8 |
Thermostat |
| 9 |
Thermostat Gasket |
| 10 |
Thermostat Housing Cap Bolt |
| 11 |
Thermostat Housing Cap |
| 12 |
Water Pipe Support Bracket |
| 13 |
Water Pipe Support Bracket Bolt Stud |
| 14 |
Water Pipe Support Bracket Bolt |
| 15 |
Cylinder Head Gasket |
| 16 |
Piston Ring Assembly |
| 17 |
Piston Assembly |
| 18 |
Connecting Rod |
| 19 |
Connecting Rod Bearing |
| 20 |
Connecting Rod Cap Bolt |
| 21 |
Cylinder Head Alignment Pin |
| 22 |
Oil Filter Cap |
| 23 |
Oil Filter Cap O-Ring |
| 24 |
Oil Filter |
| 25 |
Engine Block Gallery Plug |
| 26 |
Engine Block to Transaxle Alignment Pin |
| 27 |
Crankshaft Position Sensor |
| 28 |
Crankshaft Position Sensor Bolt |
| 29 |
Oil Pressure Switch |
| 30 |
Knock Sensor |
| 31 |
Piston Oil Nozzle |
| 32 |
Engine Block |
| 33 |
Crankshaft Thrust Bearing - Upper |
| 34 |
Crankshaft Bearing - Upper |
| 35 |
Crankshaft |
| 36 |
Crankshaft Thrust Bearing - Lower |
| 37 |
Crankshaft Bearing - Lower |
| 38 |
Crankshaft Rear Seal |
| 39 |
Flywheel |
| 40 |
Flywheel to Crankshaft Bolt |
| 41 |
Lower Crankcase |
| 42 |
Lower Crankcase Perimeter Bolt |
| 43 |
Starter |
| 44 |
Starter Bolt |
| 45 |
Engine Oil Pan Alignment Pins |
| 46 |
Engine Oil Pan |
| 47 |
Engine Oil Pan Long Bolt |
| 48 |
Engine Oil Pan Bolt |
| 49 |
Engine Oil Pan Drain Plug |
| 50 |
Lower Crankcase Main Bearing Bolt |
