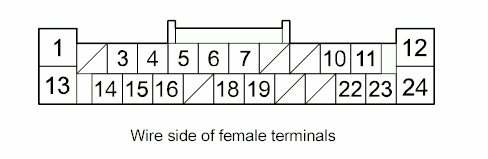

AUDIO UNIT CONNECTOR A (24P) (2011 Model)
WARNING: This page is about a different car, the 2011 Honda Insight and 2010 Honda Insight. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of AMERICAN HONDA MOTOR CO., INC. TERMINAL NAME REFERENCE CHART
| Cavity |
Wire Color |
Terminal Name |
Connect to |
| A1 |
WHT |
ILL- |
Gauge control module |
| A3 |
BLU |
K-LINE |
Data link connector (DLC) |
| A4 |
GRN |
SCTY |
Multiplex integrated control unit (MICU) |
| A5 |
WHT |
AUDIO REMOTE GND |
Audio remote switch ground |
| A6 |
ORN |
RR R- |
Right rear door speaker |
| A7 |
BLU |
RR R+ |
Right rear door speaker |
| A10 |
BRN |
RR L- |
Left rear door speaker |
| A11 |
GRY |
RR L+ |
Left rear door speaker |
| A12 |
BLK |
MAIN GND |
Body ground to G503 |
| A13 |
GRY |
ILL+ |
No. 29 (10 A) fuse in the under-dash fuse/relay box |
| A14 |
PUR |
ACC |
No. 14 (7.5 A) fuse in the under-dash fuse/relay box |
| A15 |
BLU |
VSP |
PCM (vehicle speed pulse) |
| A16 |
PNK |
AUDIO REMOTE SW |
Audio remote switch |
| A18 |
RED |
FRR- |
Front passenger's door speaker. Right tweeter |
| A19 |
BLU |
FRR+ |
Front passenger's door speaker. Right tweeter |
| A22 |
GRY |
FRL- |
Driver's door speaker, Left tweeter |
| A23 |
LT BLU |
FRL+ |
Driver's door speaker. Left tweeter |
| A24 |
PNK |
+ B BACKUP |
No. 1 (15 A) fuse in the under-dash fuse/relay box |
