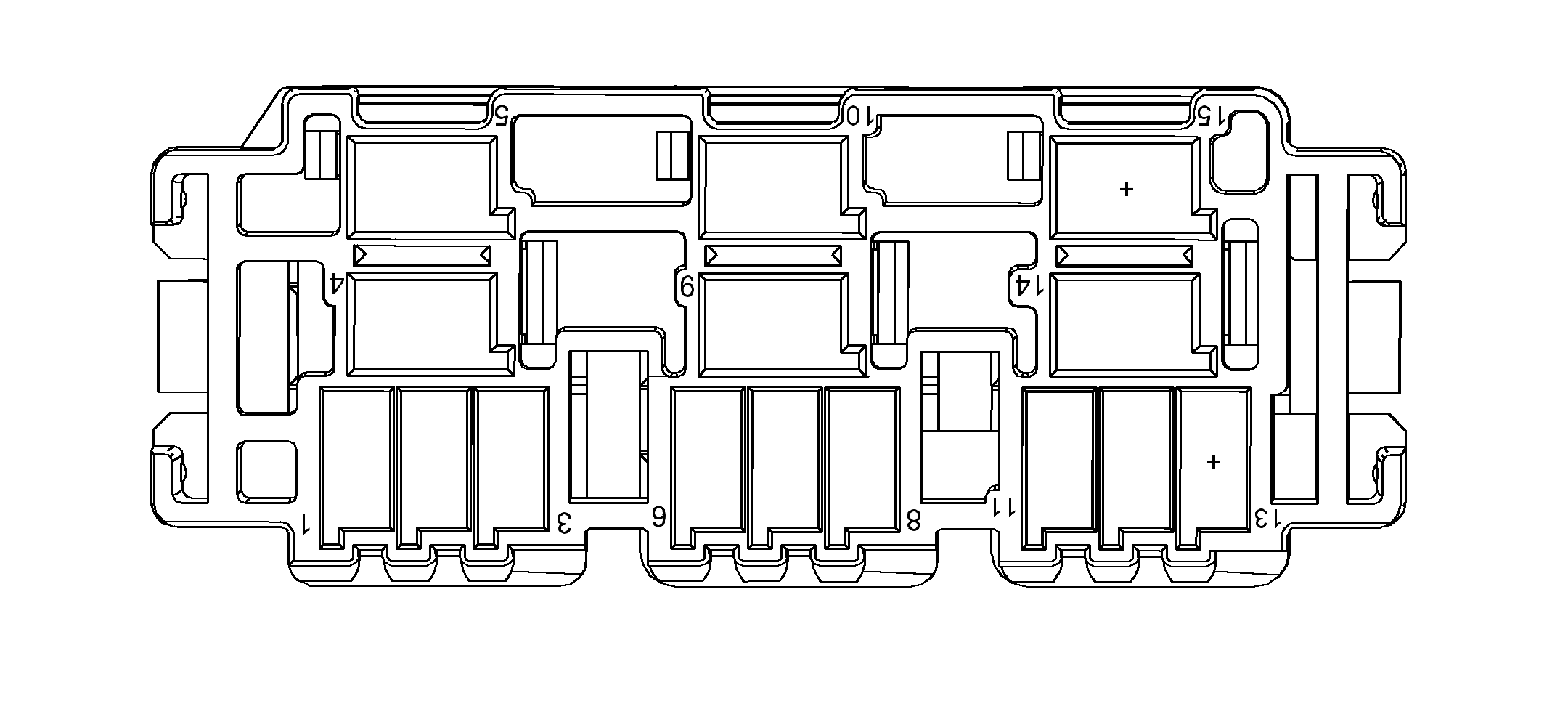

X51A Fuse Block - Instrument Panel Bottom View Relays
|
|
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 13595183
- Service Connector: Pending
- Description: 15-Way Fuse Block (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13327158 |
J-35616-42 (RD) |
J-38125-11A |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13582244 |
J-35616-42 (RD) |
J-38125-11A |
15344769 |
23 |
F |
G |
| III |
13327160 |
J-35616-42 (RD) |
J-38125-11A |
Not Available |
Not Available |
Not Available |
Not Available |
X51A Fuse Block - Instrument Panel Bottom View Relays
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1:
1 |
1:
0.75 |
1:
BK |
1:
1650 |
1:
Ground |
1:
I |
1:
- |
| 2:
2 |
2:
0.75 |
2:
BK |
2:
1650 |
2:
Ground |
2:
I |
2:
- |
| 3:
3 |
3:
0.5 |
3:
GN/BN |
3:
5706 |
3:
Endgate Latch Relay Supply Voltage |
3:
I |
3:
- |
| 4:
4 |
4:
0.75 |
4:
RD/BU |
4:
42 |
4:
Battery Positive Voltage |
4:
I |
4:
- |
| 5:
5 |
5:
0.75 |
5:
BU/WH |
5:
6128 |
5:
Rear Closure Unlatch Motor Unlatch Control |
5:
I |
5:
- |
| 6:
6 |
6:
0.5 |
6:
BK |
6:
1650 |
6:
Ground |
6:
I |
6:
- |
| 7:
7 |
7:
1 |
7:
GY |
7:
295 |
7:
Door Lock Actuator Lock Control |
7:
I |
7:
- |
| 8:
8 |
8:
0.5 |
8:
VT/YE |
8:
3267 |
8:
Child Security Lock Relay Control |
8:
I |
8:
- |
| 9:
9 |
9:
1 |
9:
RD |
9:
3266 |
9:
Child Security Lock Motor Unlock Control |
9:
I |
9:
- |
| 10:
10 |
10:
1 |
10:
GY/GN |
10:
3271 |
10:
Door Lock Control (2) |
10:
I |
10:
- |
| 11:
11 |
11:
0.5 |
11:
BK |
11:
1650 |
11:
Ground |
11:
I |
11:
- |
| 12 |
- |
- |
- |
Not Occupied |
- |
- |
| 13:
13 |
13:
0.5 |
13:
VT/YE |
13:
43 |
13:
Accessory Voltage |
13:
I |
13:
- |
| 14:
14 |
14:
4 |
14:
RD/VT |
14:
842 |
14:
Battery Positive Voltage |
14:
II |
14:
- |
| 15:
15 |
15:
6 |
15:
RD/BU |
15:
3940 |
15:
Battery Positive Voltage |
15:
III |
15:
- |
