Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location |
|---|---|

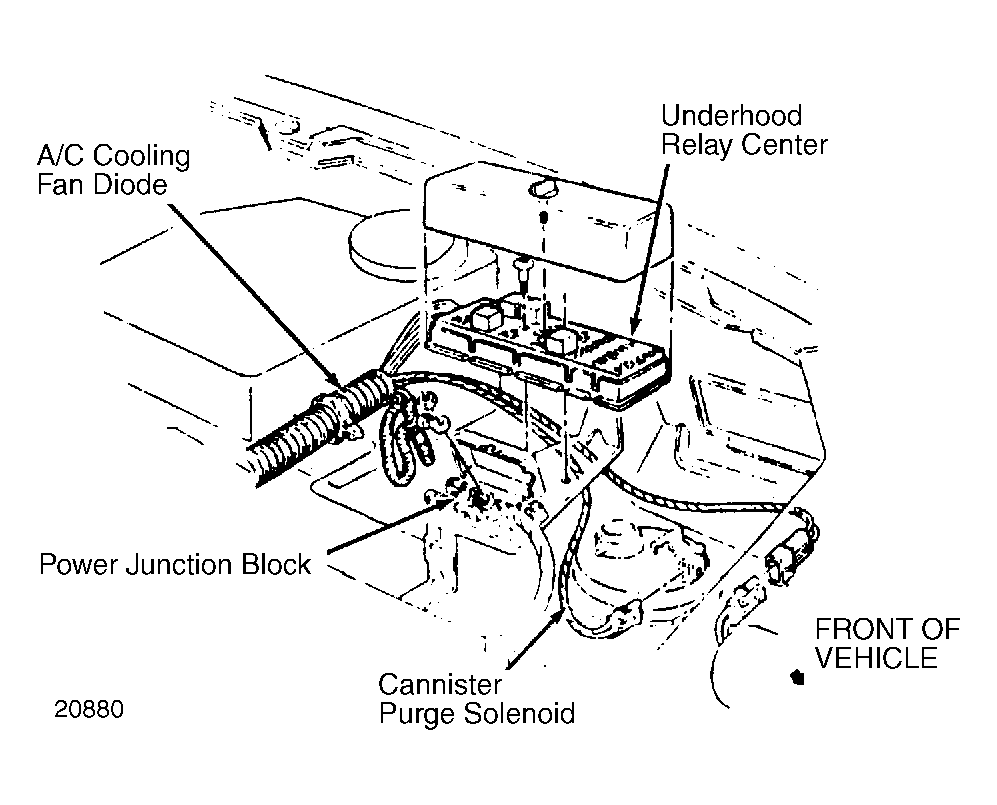

| A/C Cooling Fan Diode | In wiring harness below underhood relay center. See Figure. |

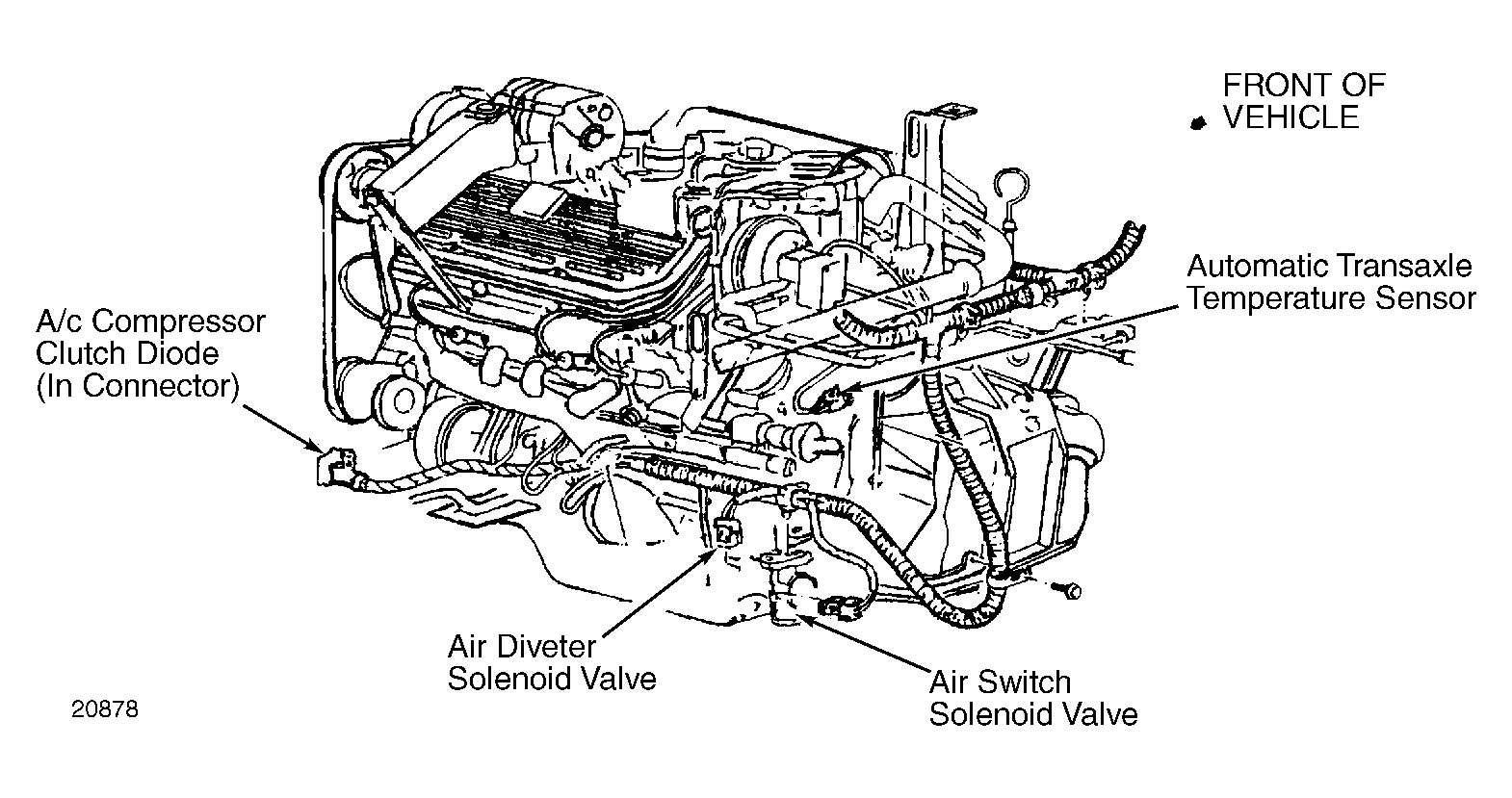

| A/C Compressor Clutch Diode | In connector at compressor. See Figure. |

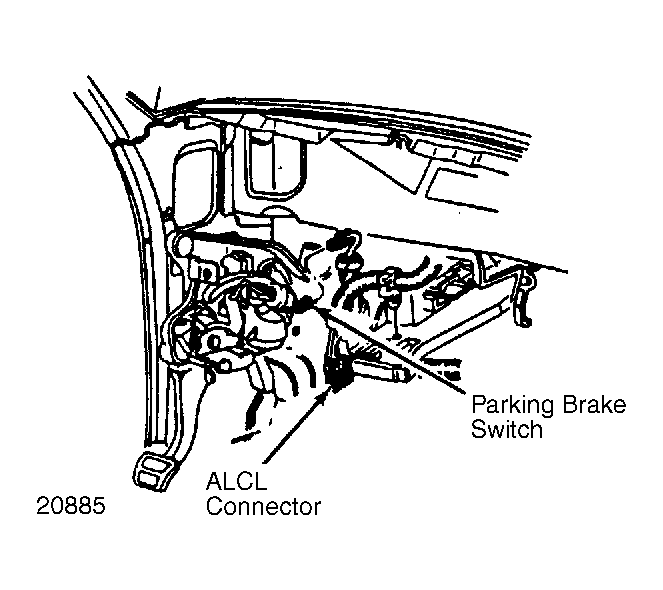

| ALDL Connector | Under right side of dash, to right of parking brake. See Figure. |
| Central Power Supply (CPS) | Under left side of dash, to right of accelerator pedal. See Figure. |
| Circuit Breakers High Beam | In position 22 of fuse block. |
| Circuit Breakers Horn/Defogger | In position 24 of fuse block. |
| Circuit Breakers Low Beam | In position 21 of fuse block. |
| Circuit Breakers Power Seats | In position 23 of fuse block. |
| Circuit Breakers Retained Accessory Power | In position 25 of fuse block. |

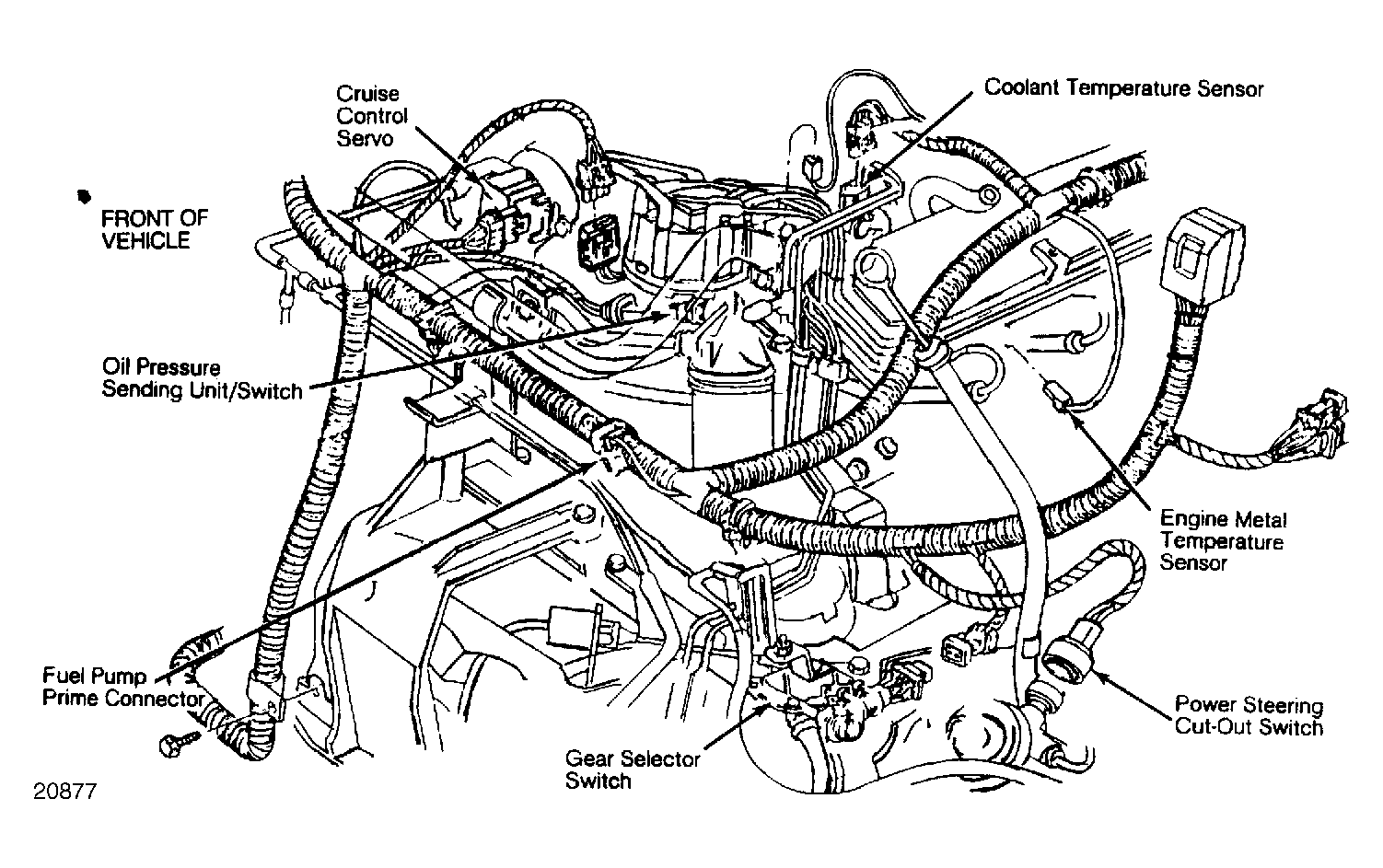

| Cruise Control Servo | At left front corner of engine, in front of distributor. See Figure. |
| Fuel Pump Prime Connector | In wiring harness at left rear corner of engine compartment. See Figure. |
| Fuse Block | Under glove box lid. See Figure. |
| Fusible Link A (Orange) Retained Accessory Power | In harness next to junction block on left fender panel. See Figure. |
| Fusible Link B (Orange) ECM | In harness at ISO junction block on right fender panel. See Figure. |
| Fusible Link C (Orange) Interior Relay Center | In harness next to junction block on left fender panel. See Figure. |
| Fusible Link D, E & H (Orange) Fuse Block | In harness next to junction block on left fender panel. See Figure. |
| Fusible Link F & L (Orange) Underhood Relay Center | In harness next to junction block on left fender panel. See Figure. |
| Fusible Link J (Gray) Fuse Block | In harness at ISO junction block on right fender panel. See Figure. |

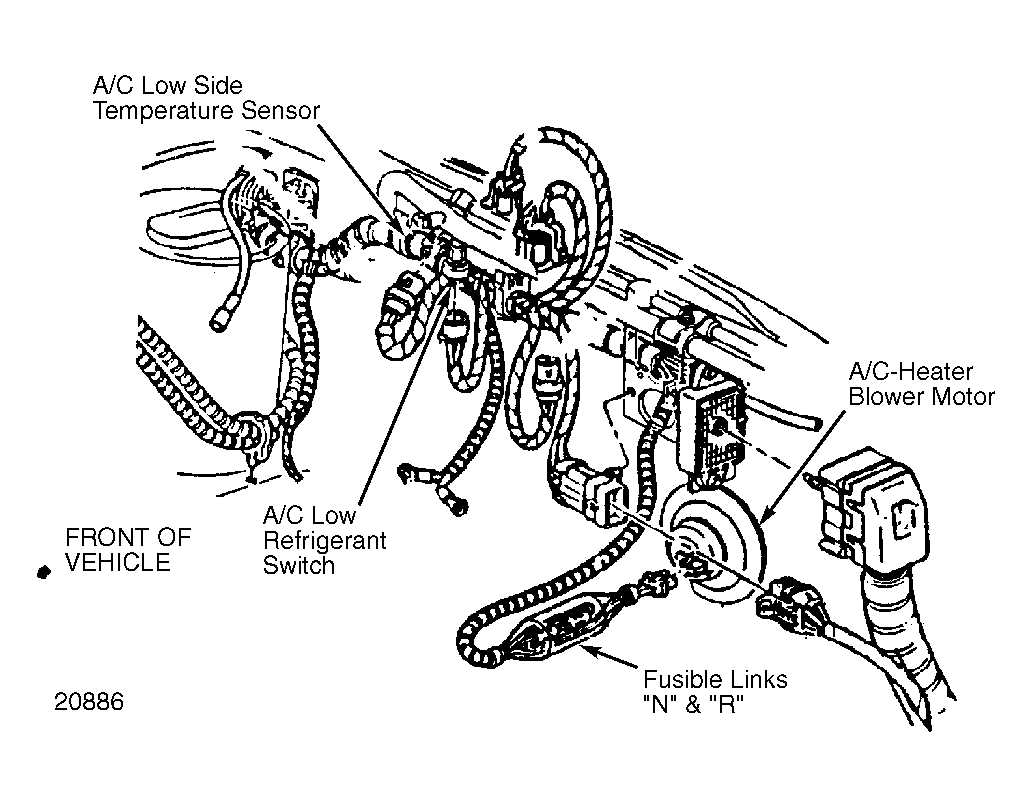

| Fusible Link N & R (Orange) A/C Blower Motor | At center of firewall in engine compartment, at blower motor. See Figure. |
| Fusible Links P (Orange) Cellular Phone | In harness at ISO junction block on right fender panel. See Figure. |
| Fusible Links S (Orange) A/C Fuse | In harness next to junction block on left fender panel. See Figure. |
| In-Line Retained Accessory Power Circuit Breaker | To right of interior relay center, taped to wiring harness. See Figure. |
| Interior Relay Center | Under right side of dash, below glove box. See Figure. |

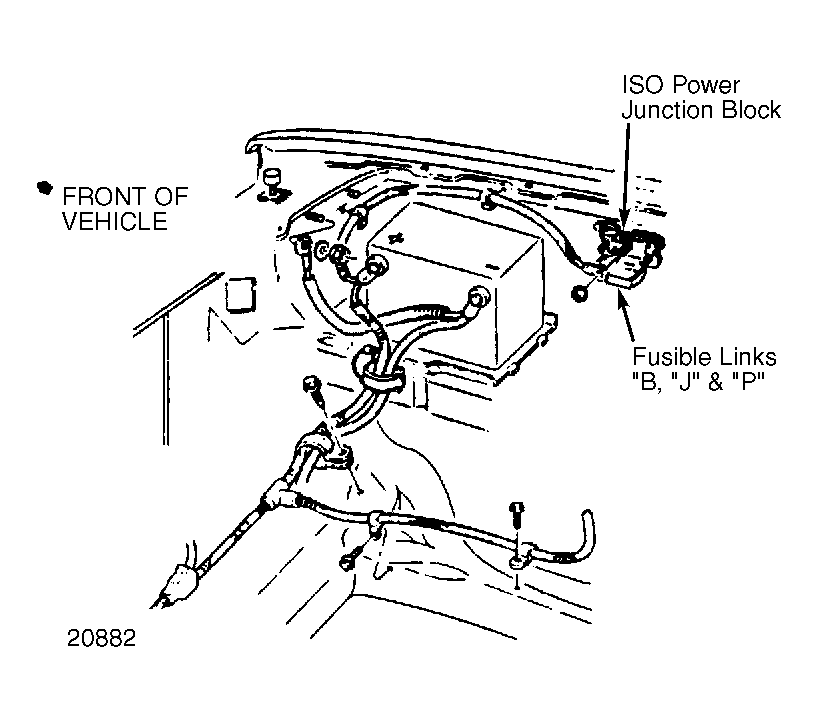

| ISO Power Junction Block | On right front inner fender panel, behind battery. See Figure. |
| Power Junction Block | On left front inner fender panel, behind headlight. See Figure. |
| Theft Deterrent Diode | Taped to wiring harness connector below chime module. See Figure. |
| Theft Deterrent In-Line Fuse | Under left side of dash, above steering column. |
| TPS Test Connector | In wiring harness, behind throttle body. |
| Twilight Sentinel Photocell | At center top of dash, to left of glove box. |
| Underhood Relay Center | On left front inner fender panel, behind headlight. See Figure. |
