Navigation System Component Views

WARNING: This page is about a different car, the 2004 Cadillac CTS. However, it is still accessible from the selected car via links, so may be relevant.

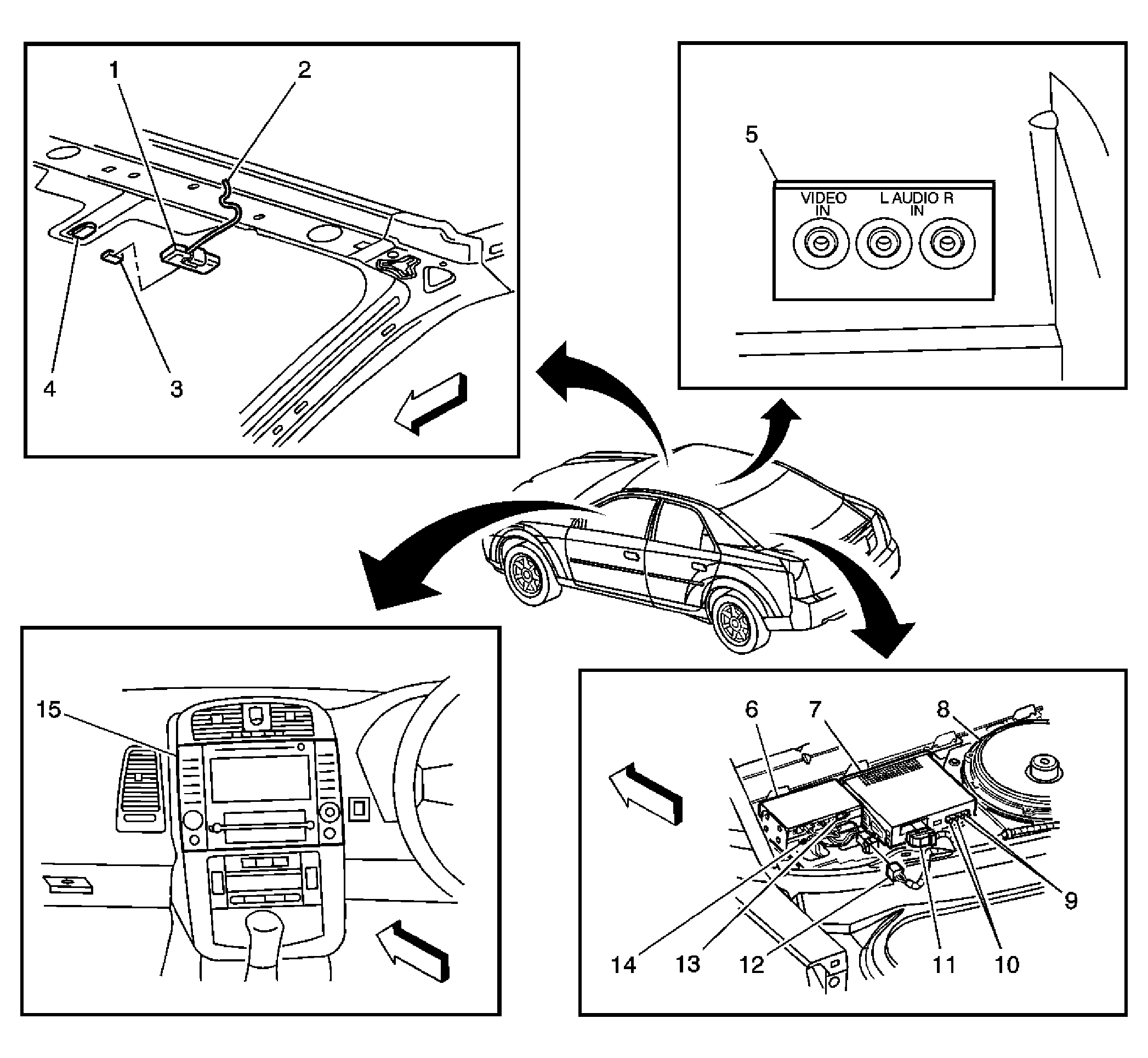

Fig 1: Navigation Components
GM1375717Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Traffic Data Antenna
2 Traffic Data Antenna Coax
3 Traffic Data Antenna Windshield Mount (Export-Japan)
4 Inside Rearview Mirror (ISRVM) Windshield Mount
5 Auxiliary RCA Video Jacks
6 Traffic Information Receiver (U2X) (Export-Japan)
7 TV Antenna Module (U2Y/U2X) (Export-Japan)
8 Speaker - Rear Subwoofer
9 TV Antenna Coax Connectors - Right (Export-Japan)
10 TV Antenna Coax Connectors - Left (Export-Japan)
11 TV Antenna Module Connector (Export-Japan)
12 Traffic Information Receiver Connector (Export-Japan)
13 Traffic Data Antenna Coax Connector (Export-Japan)
14 VICS FM Coax Connector (Export-Japan)
15 Radio

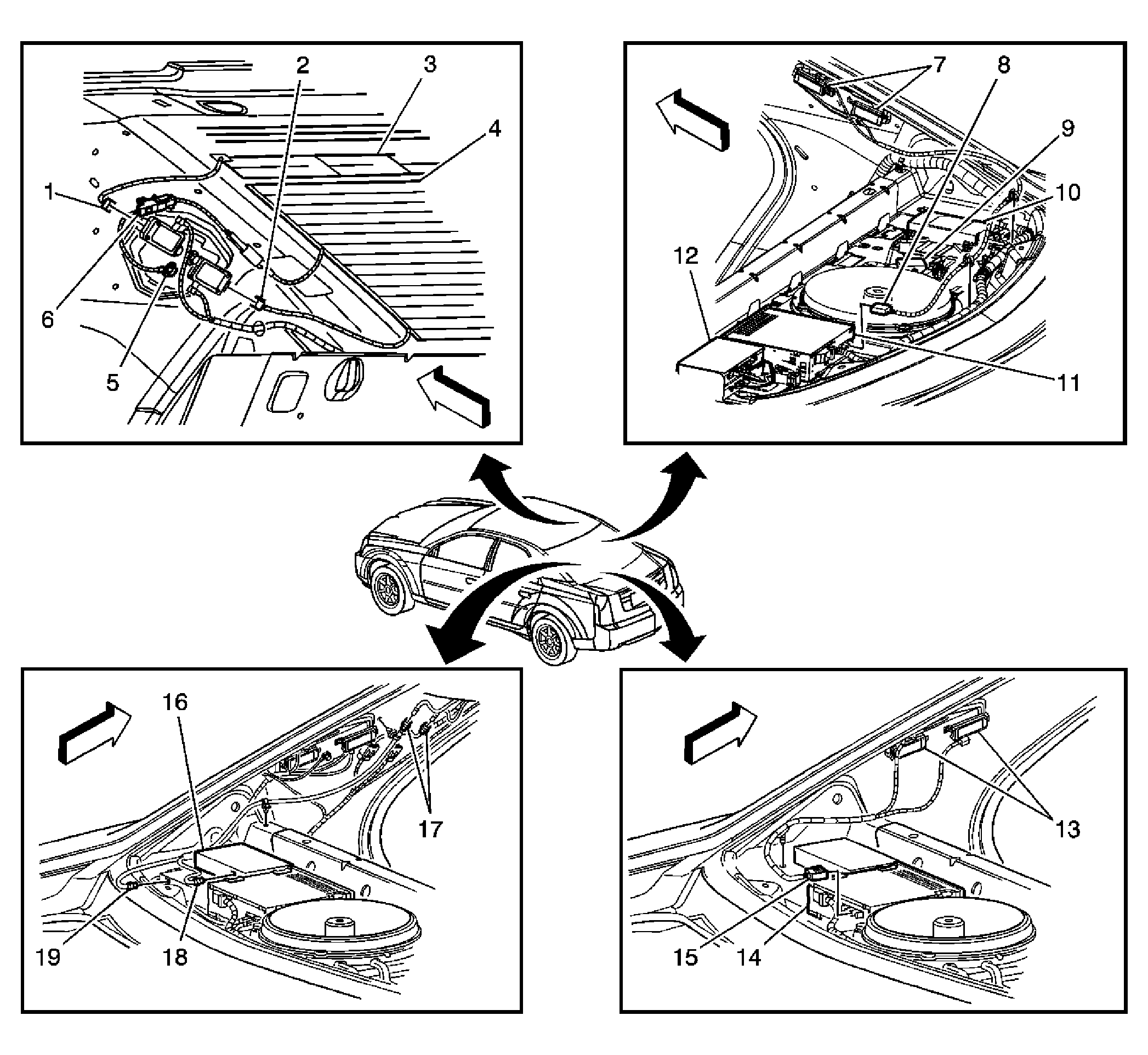

Fig 2: Traffic Information and TV Components (Export w/U2Y/U2X)
GM1375719Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 TV Antenna Coax Connector
2 TV Antenna Coax Connector
3 TV Rear Glass Antenna
4 Rear Window Defogger Grid
5 Ground G304
6 Rear Window Defogger Connector C2
7 TV Antenna Amplifiers (RH)
8 TV Antenna Coax Connector (RH)
9 Navigation Antenna
10 Rear Integration Module (RIM)
11 TV Antenna Module
12 Traffic Information Receiver
13 TV Antenna Amplifiers (LH)
14 TV Antenna Module
15 TV Antenna Coax Connector (LH)
16 Traffic Information Receiver
17 Traffic Data Antenna Coax Inline Connectors
18 Traffic Data Antenna Coax
19 VICS FM Coax Connector
