Engine Controls Connector End Views
Accelerator Pedal Position (APP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | PU | 1272 | Accelerator Pedal Position Low Reference (2) |
| B | L-BU | 1162 | Accelerator Pedal Position Signal (2) |
| C | TN | 1274 | Accelerator Pedal Position 5-Volt Reference (2) |
| D | BN | 1271 | Accelerator Pedal Position Low Reference (1) |
| E | D-BU | 1161 | Accelerator Pedal Position Signal (1) |
| F | WH/BK | 1164 | Accelerator Pedal Position 5-Volt Reference (1) |
Barometric Pressure (BARO) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | GY | 605 | Reference Voltage Feed 5-Volt Reference |
| 2 | TN | 470 | Sensor Return |
| 3 | L-GN | 432 | Manifold Absolute Pressure Sensor Signal |
Camshaft Position (CMP) Actuator Solenoid Exhaust Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5293 | Engine Main Relay Fused Control (4) |
| 2 | L-GN | 5282 | Camshaft Phaser Exhaust Solenoid (1) |
Camshaft Position (CMP) Actuator Solenoid Exhaust Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5293 | Engine Main Relay Fused Control (4) |
| 2 | WH/BK | 5283 | Camshaft Phaser Exhaust Solenoid (2) |
Camshaft Position (CMP) Actuator Solenoid Intake Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5293 | Engine Main Relay Fused Control (4) |
| 2 | PU | 5284 | Camshaft Phaser Intake Solenoid (1) |
Camshaft Position (CMP) Actuator Solenoid Intake Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5293 | Engine Main Relay Fused Control (4) |
| 2 | OG/BK | 5272 | Camshaft Phaser Intake Solenoid (2) |
Camshaft Position (CMP) Sensor Exhaust Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | TN | 470 | Sensor Return |
| 2 | D-GN | 5273 | Camshaft Position Exhaust Sensor (1) |
| 3 | GY | 705 | Reference Voltage Feed 5-Volt Reference |
Camshaft Position (CMP) Sensor Exhaust Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | TN | 470 | Sensor Return |
| 2 | PU | 5274 | Camshaft Position Exhaust Sensor (2) |
| 3 | GY | 705 | Reference Voltage 5-Volt Reference |
Camshaft Position (CMP) Sensor Intake Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | TN | 470 | Sensor Return |
| 2 | OG | 5275 | Camshaft Position Intake Sensor (1) |
| 3 | GY | 705 | Reference Voltage Feed 5-Volt Reference |
Camshaft Position (CMP) Sensor Intake Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | TN | 470 | Sensor Return |
| 2 | YE | 5276 | Camshaft Position Intake Sensor (2) |
| 3 | GY | 705 | Reference Voltage Feed 5-Volt Reference |
Crankshaft Position (CKP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | PU/WH | 5024 | Engine Speed Sensor Low |
| 2 | WH/BK | 5039 | Engine Speed Sensor High |
Engine Coolant Temperature (ECT) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | YE | 410 | Coolant Temperature Sensor Signal |
| 2 | TN | 470 | Sensor Return |
Evaporative Emission (EVAP) Canister Purge Solenoid Valve Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | PK/BK | 5293 | Engine Main Relay Fused Control (4) |
| 2 | L-GN/WH | 428 | Canister Purge Solenoid Output |
Evaporative Emission (EVAP) Canister Vent Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | OG | 1540 | Fuse Output - Battery - Type III Fuse |
| B | WH | 1310 | Canister Vent Valve Solenoid Output |
Fuel Injector 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5291 | Engine Main Relay Fused Control (2) |
| B | TN | 1744 | Fuel Injector 1 Output |
Fuel Injector 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5292 | Engine Main Relay Fused Control (3) |
| B | L-GN/BK | 1745 | Fuel Injector 2 Output |
Fuel Injector 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5291 | Engine Main Relay Fused Control (2) |
| B | WH | 1746 | Fuel Injector 3 Output |
Fuel Injector 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5292 | Engine Main Relay Fused Control (3) |
| B | L-BU/BK | 844 | Fuel Injector 4 Output |
Fuel Injector 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5291 | Engine Main Relay Fused Control (2) |
| B | TN/WH | 845 | Fuel Injector 5 Output |
Fuel Injector 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | PK/BK | 5292 | Engine Main Relay Fused Control (3) |
| B | YE/BK | 846 | Fuel Injector 6 Output |
Fuel Pump and Sender Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | D-BU | 1936 | Primary Fuel Level Sensor Signal |
| B | GY | 120 | Fuel Pump Motor Feed |
| C | BK | 1050 | Ground |
| D | BK | 2759 | Fuel Tank Pressure Sensor Low Reference |
Fuel Tank Pressure (FTP) Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | TN | 2759 | Sensor Return - Fuel Tank Press 1 Sensor |
| B | D-GN | 890 | Fuel Tank Pressure Sensor Signal |
| C | GY/BK | 2709 | Reference Voltage Feed 5-Volt Reference - Fuel Tank Press 1 Sensor |

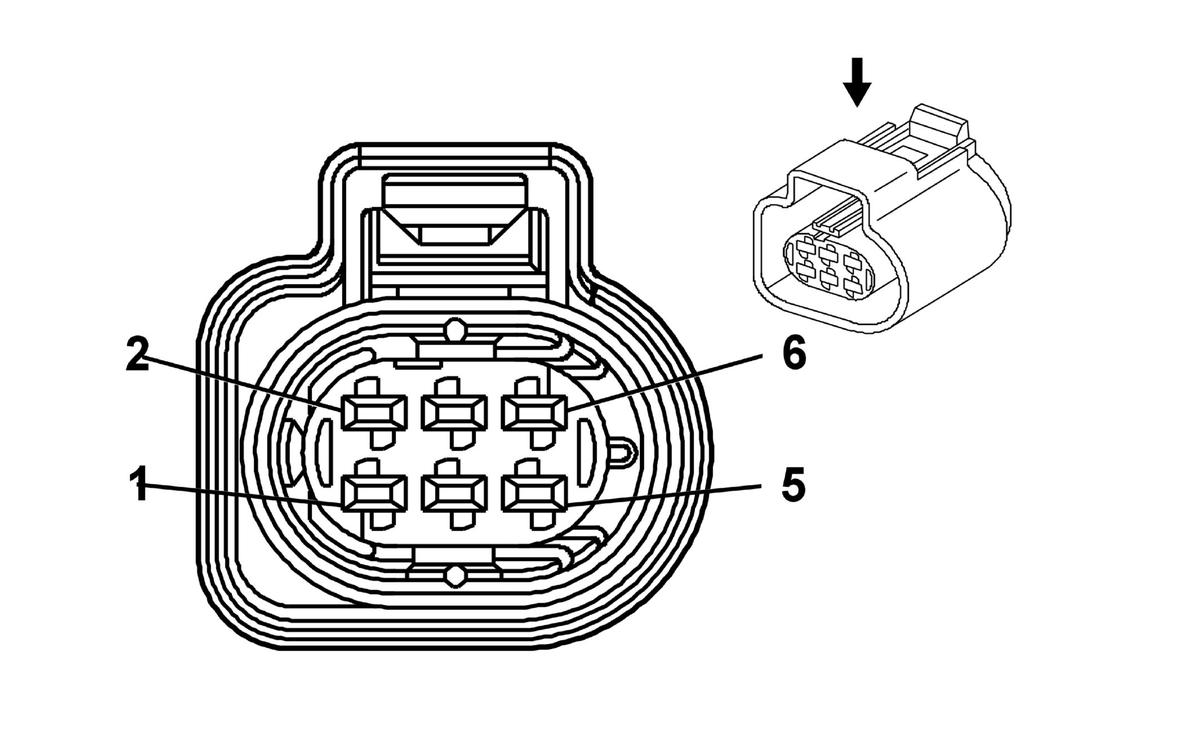

Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | PU/WH | 1665 | Oxygen Sensor Signal - Left - Forward Of Catalytic Converter |
| 2 | WH | 5279 | Heated Oxygen Sensor Pump Current Bank 1 Sensor (1) |
| 3 | PK/BK | 5293 | Engine Main Relay Fused Control (4) |
| 4 | L-BU | 5038 | Heated Oxygen Sensor Heater High Control Bank 1 Sensor (3) |
| 5 | TN/WH | 1653 | Oxygen Sensor Return - Left - Forward Of Catalytic Converter |
| 6 | L-GN | 5278 | Heated Oxygen Sensor Input Pump Current Bank 1 Sensor (1) |

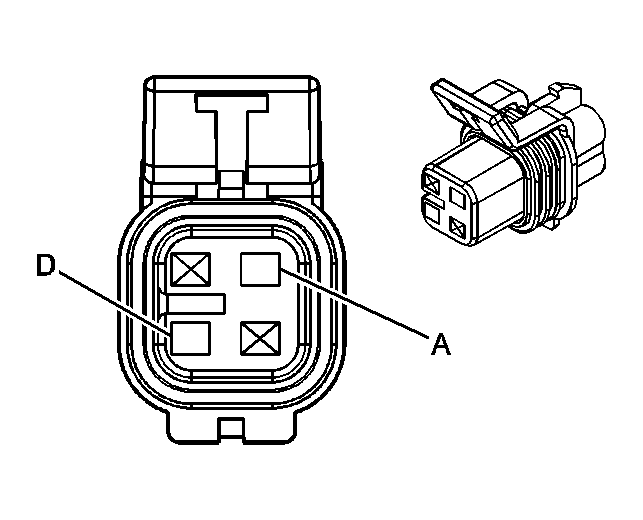

Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | TN/WH | 1669 | Oxygen Sensor Return - Left - Rear Of Catalytic Converter |
| B | PU/WH | 1668 | Oxygen Sensor Signal - Left - Rear Of Catalytic Converter |
| C | BK/WH | 3122 | Oxygen Sensor Heater Control Low - Front |
| D | PK/BK | 5294 | Engine Main Relay Fused Control (5) |
Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | PU | 1666 | Oxygen Sensor Signal - Right - Forward Of Catalytic Converter |
| 2 | PU/WH | 5281 | Heated Oxygen Sensor Pump Current Bank 2 Sensor (1) |
| 3 | PK/BK | 5293 | Engine Main Relay Fused Control (4) |
| 4 | PU/WH | 5037 | Heated Oxygen Sensor Heater High Control Bank 2 Sensor (2) |
| 5 | TN | 1667 | Oxygen Sensor Return - Right - Forward Of Catalytic Converter |
| 6 | OG | 5280 | Heated Oxygen Sensor Input Pump Current Bank 2 Sensor (1) |
Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | TN | 1671 | Oxygen Sensor Return - Right - Rear Of Catalytic Converter |
| B | PU | 1670 | Oxygen Sensor Signal - Right - Rear Of Catalytic Converter |
| C | RD/WH | 3223 | Oxygen Sensor Signal - Bank 2 Sensor 2 Heater Control Low |
| D | PK/BK | 5294 | Engine Main Relay Fused Control (5) |
Ignition Coil 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | PU | 2121 | Electronic Spark Timing Signal Cylinder 1 |
| 2 | PK/BK | 5291 | Engine Main Relay Fused Control (2) |
| 3 | BK/WH | 1551 | Ground - Clean |
| 4 | BK | 1550 | Ground |
Ignition Coil 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | OG/WH | 2122 | Electronic Spark Timing Signal Cylinder 2 |
| 2 | PK/BK | 5292 | Engine Main Relay Fused Control (3) |
| 3 | BK/WH | 151 | Ground - Clean |
| 4 | BK | 150 | Ground |
Ignition Coil 3 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | L-BU | 2123 | Electronic Spark Timing Signal Cylinder 3 |
| 2 | PK/BK | 5291 | Engine Main Relay Fused Control (2) |
| 3 | BK/WH | 1551 | Ground - Clean |
| 4 | BK | 1550 | Ground |
Ignition Coil 4 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | D-GN/WH | 2124 | Electronic Spark Timing Signal Cylinder 4 |
| 2 | PK/BK | 5292 | Engine Main Relay Fused Control (3) |
| 3 | BK/WH | 151 | Ground - Clean |
| 4 | BK | 150 | Ground |
Ignition Coil 5 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | D-GN | 2125 | Electronic Spark Timing Signal Cylinder 5 |
| 2 | PK/BK | 5291 | Engine Main Relay Fused Control (2) |
| 3 | BK/WH | 1551 | Ground - Clean |
| 4 | BK | 1550 | Ground |
Ignition Coil 6 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | L-BU/WH | 2126 | Electronic Spark timing Signal Cylinder 6 |
| 2 | PK/BK | 5292 | Engine Main Relay Fused Control (3) |
| 3 | BK/WH | 151 | Ground - Clean |
| 4 | BK | 150 | Ground |
Intake Manifold Runner Control (IMRC) Solenoid Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | TN | 470 | Sensor Low Reference |
| B | YE | 7017 | Variable Intake Manifold Position Signal |
| C | L-BU/WH | 5041 | Intake Manifold Control |
| D | BK | 1450 | Ground |
| E | PK/BK | 5293 | Engine Main Relay Fused Control (4) |
Knock Sensor (KS) Bank 1 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | D-BU | 496 | Knock Sensor Signal 1 |
| 2 | GY | 1716 | Knock Sensor Return |
Knock Sensor (KS) Bank 2 Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | L-BU | 1876 | Knock Sensor Signal 2 |
| 2 | TN | 407 | Sensor Return |
MAF/IAT Sensor Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | TN | 472 | Manifold Absolute Temperature Sensor Signal |
| 2 | PK | 439 | Run/Crank Ignition 1 Voltage |
| 3 | BK | 2760 | Sensor Return - Induction Air Temperature |
| 4 | GY | 596 | Reference Voltage Feed - 5-Volt Reference |
| 5 | YE | 492 | Mass Air Flow Sensor Signal |
Secondary Fuel Sender Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| A | L-BU | 1937 | Secondary Fuel Level Sensor Signal |
| B-C | - | - | Not Used |
| D | BK | 2759 | Fuel Tank Pressure Sensor Low Reference |
Throttle Body Assembly Connector End View
| Connector Part Information |
|
||
|---|---|---|---|
| Terminal Part Information |
|
||
| Pin | Wire Color | Circuit No. | Function |
| 1 | D-GN | 581 | Throttle Actuator Control Open |
| 2 | GY | 2752 | Throttle Position Sensor Low Reference |
| 3 | TN | 2701 | Throttle Position Sensor 5-Volt Reference |
| 4 | PU | 582 | Throttle Actuator Control Close |
| 5 | YE | 486 | Throttle Position Sensor Signal 2 |
| 6 | TN | 485 | Throttle Position Sensor Signal 1 |
