Audio Amplifier Connector End View - C2 (UX8)
Audio Amplifier - C2 (UX8) Connector Parts Information
Connector Part Information
|
Terminal Part Information
|

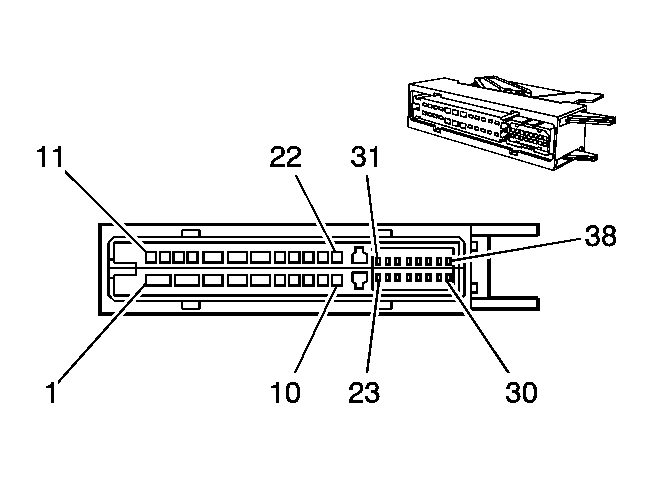

Audio Amplifier - C2 (UX8) Connector End View
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | RD | 1242 | Battery Positive Voltage (YQ2) |
| 2 | BK | 850 | Ground (YQ2) |
| 3 | - | - | Not Used |
| 4 | D-BU/WH | 346 | Rear Subwoofer Speaker (+) (YQ2) |
| 5-6 | - | - | Not Used |
| 7 | TN | 1859 | Left Rear Midrange Speaker (+) (YQ2) |
| 8 | TN | 1855 | Right Rear Midrange Speaker (+) (YQ2) |
| 9 | YE | 1860 | Front Center Speaker (+) (YQ2) |
| 10 | - | - | Not Used |
| 11 | L-GN | 1852 | Right Front Speaker (+) (YQ2) |
| 12 | PU | 1952 | Right Front Speaker (-) (YQ2) |
| 13 | TN | 1856 | Left Front Speaker (+) (YQ2) |
| 14 | YE | 1956 | Left Front Speaker (+) (YQ2) |
| 15 | - | - | Not Used |
| 16 | L-GN/BK | 1794 | Left/Rear Subwoofer Speaker (-) (YQ2) |
| 17-18 | - | - | Not Used |
| 19 | WH | 1959 | Left Rear Midrange Speaker (-) (YQ2) |
| 20 | OG | 1955 | Right Rear Midrange Speaker (-) (YQ2) |
| 21 | L-BU | 1960 | Front Center Speaker (-) (YQ2) |
| 22-38 | - | - | Not Used |
