Radio Connector End View - C1 (UY5)
Radio - C1 (UY5) Connector Parts Information
Connector Part Information
|
Terminal Part Information
|

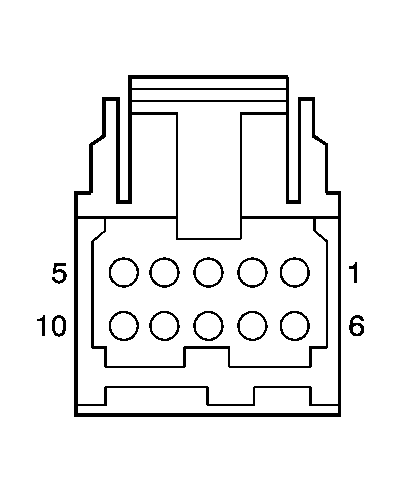

Radio - C1 (UY5) Connector End View
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | YE | 2059 | Left Auxiliary Audio Signal (1) (YQ4/YQ6/YQ7) |
| 2 | WH | 2058 | Right Auxiliary Audio Signal (1) (YQ4/YQ6/YQ7) |
| 3 | YE | 5385 | Vehicle Identification Communication System Bus Request Signal (JAPAN) (w/YQ7) |
| 4 | BARE | 814 | Drain Wire (JAPAN)(w/YQ7) |
| 5 | GY | 5383 | Vehicle Identification Communication System High Signal (JAPAN) (w/YQ7) |
| 6 | PK | 2060 | Auxiliary Detection Signal (YQ4/YQ6/YQ7) |
| 7 | BARE | 814 | Drain Wire (YQ4/YQ6/YQ7) |
| 8 | BARE | 814 | Drain Wire (YQ4/YQ6/YQ7) |
| 9 | PU | 2056 | Auxiliary Video High Signal (YQ4/YQ6/YQ7) |
| 10 | BN | 5384 | Vehicle Identification Communication System Low Signal (JAPAN) (w/YQ7) |
