Speaker Connector End View - RF I/P (UX8)
Speaker - RF I/P (UX8) Connector Parts Information
Connector Part Information
|
Terminal Part Information
|

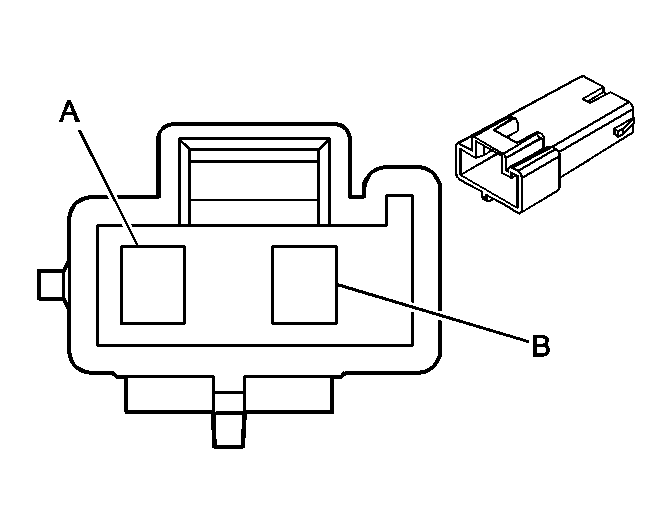

Speaker - RF I/P (UX8) Connector End View
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| A | PU | 1952 | Right Front Tweeter Speaker (-) |
| B | L-GN | 1852 | Right Front Tweeter Speaker (+) |
