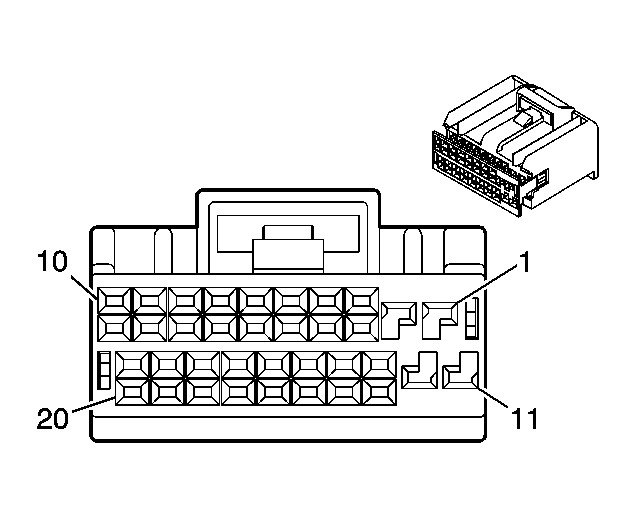

Seat Climate Control Module - Driver X2
Courtesy of GENERAL MOTORS CORP. Seat Climate Control Module - Driver X2
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.5 PK |
2077 |
Driver Seat Cushion Heated/Cool Ventilation Module Heat Control |
| 2 |
0.5 L-GN |
2078 |
Driver Seat Cushion Heated/Cool Ventilation Module Cool Control |
| 3 |
0.5 GY |
5912 |
Low Reference |
| 4-9 |
- |
- |
Not Used |
| 10 |
0.35 D-GN |
5918 |
Driver Seat Blower Voltage Reference |
| 11 |
0.5 BN |
2432 |
Driver Seat Back Heated/Cool Ventilation Module Heat Control |
| 12 |
0.5 PU |
2424 |
Driver Seat Back Heated/Cool Ventilation Module Cool Control |
| 13 |
0.5 OG |
5919 |
Driver Seat Blower Speed Control |
| 14 |
0.35 L-BU/WH |
5917 |
Driver Seat Blower Tachometer Signal |
| 15 |
0.35 PK |
1501 |
HVAC Heated/Cool Seat Mode Signal |
| 16 |
- |
- |
Not Used |
| 17 |
0.35 YE |
2080 |
Low Reference |
| 18 |
0.35 YE/BK |
2079 |
Driver Seat Cushion Temperature Sensor Signal |
| 19 |
0.35 D-BU |
2425 |
Driver Seat Back Temperature Sensor Signal |
| 20 |
0.35 PK |
2426 |
Low Reference |
Connector Part Information
- OEM: 638082-1
- Service: See Catalog
- Description: 20-Way M Hybrid (BK)
|
Terminal Part Information
- Pins: 1-3
- Terminal/Tray: 7116-4100-08/9
- Core/Insulation Crimp: E/C
- Release Tool/Test Probe: 12094430/J-35616-2A (GY)
- Pins: 10-15, 17-20
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
