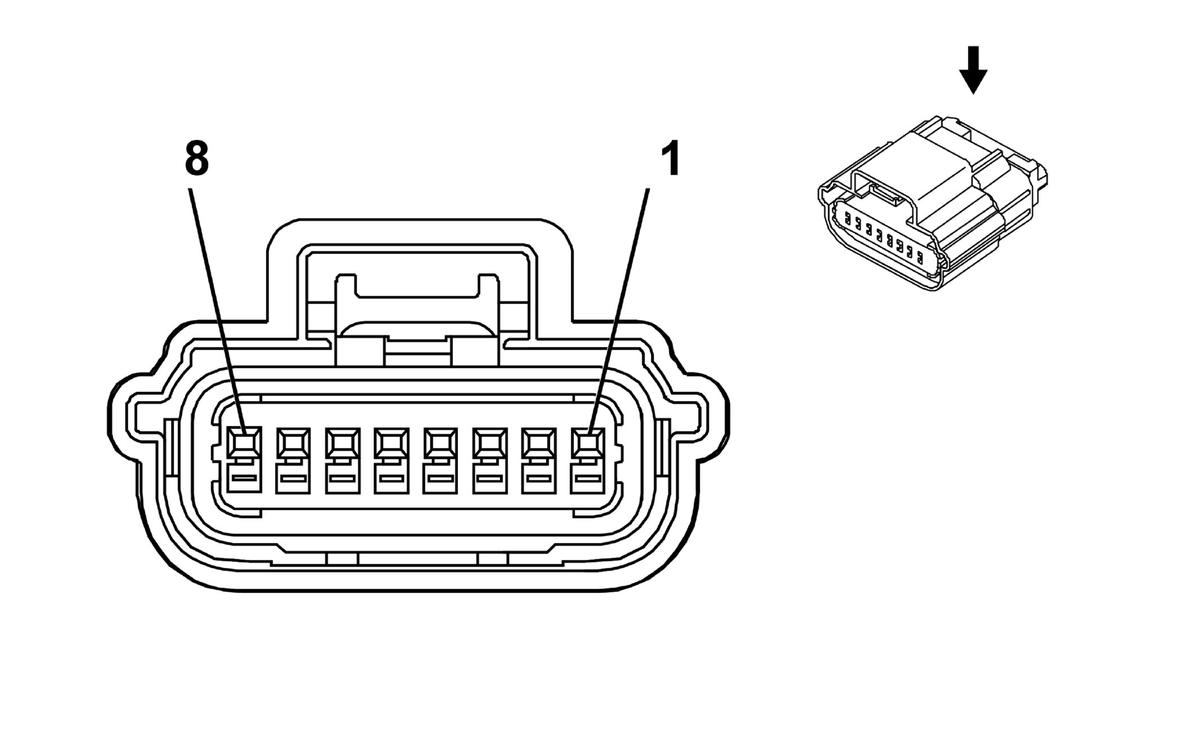

B233LF Radar Sensor Module - Short Range Left Front
|
|
Connector Part Information
- Harness Type: Front Fascia
- OEM Connector: 13579650
- Service Connector: Service by Harness - See Part Catalog
- Description: 8-Way F 0.64 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-64B (LT BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
WH |
3811 |
High Speed GMLAN Serial Data (-) 4 |
I |
UVZ |
| 2 |
0.5 |
BU/VT |
3813 |
High Speed GMLAN Serial Data (+) 4 |
I |
UVZ |
| 3 |
- |
- |
- |
Not Occupied |
- |
- |
| 4 |
0.35 |
BK |
550 |
Ground |
I |
UVZ |
| 5 |
0.5 |
GY/VT |
3808 |
Front Object Sensor Control 2 |
I |
UVZ |
| 6 |
0.5 |
WH |
3811 |
High Speed GMLAN Serial Data (-) 4 |
I |
UVZ-LT4 |
| 7 |
0.5 |
BU/VT |
3813 |
High Speed GMLAN Serial Data (+) 4 |
I |
UVZ-LT4 |
| 8 |
0.35 |
BK |
550 |
Ground |
I |
UVZ |
