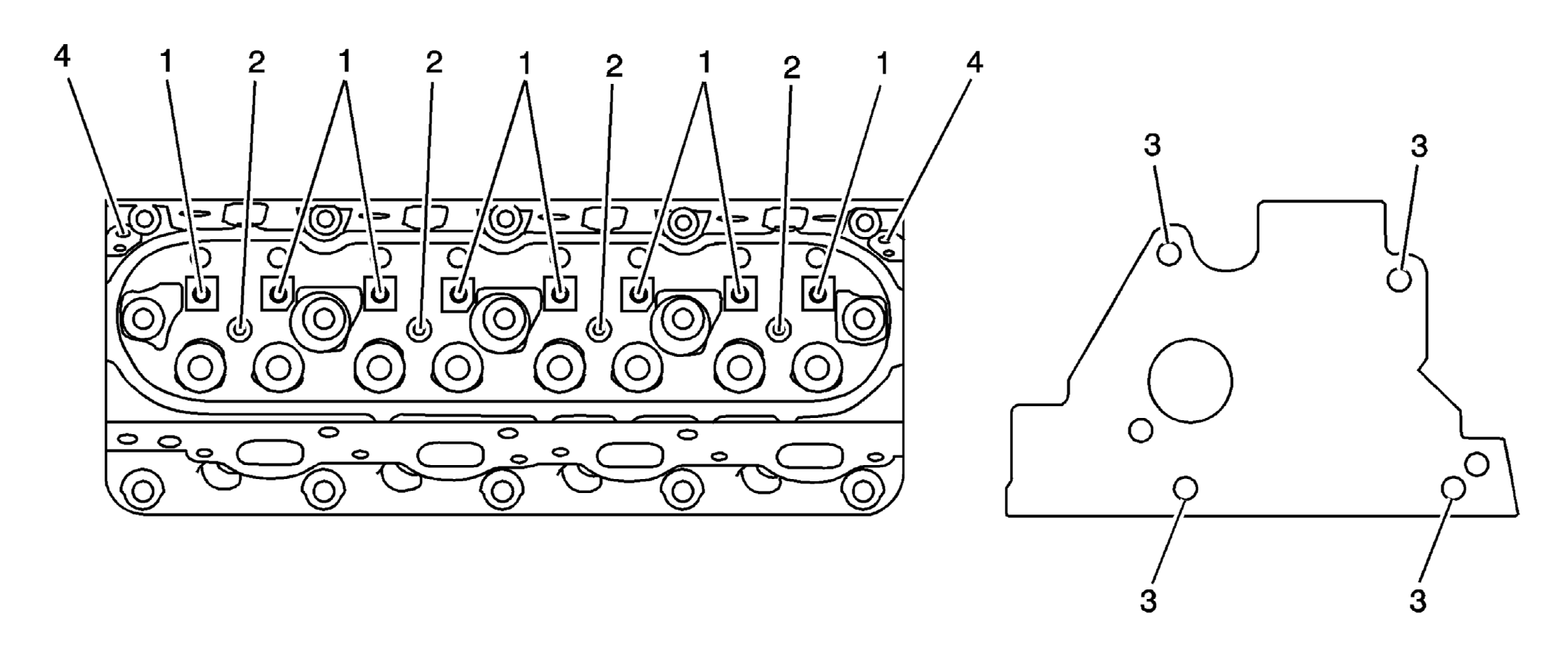

Cylinder Head - Top/End Views
Cylinder Head - Top/End Views
| Hole | Thread Size | Insert | Drill | Counterbore Tool | Tap | Driver | Drill Depth - Maximum mm (in) | Tap Depth - Maximum mm (in) |
|---|---|---|---|---|---|---|---|---|
| J 42385- | ||||||||
| 1 | M8 x 1.25 | 210 | 206 | 207 | 208 | 209 | 26.5 (1.04) | 19.0 (0.784) |
| 2 | M6 x 1.0 | 205 | 201 | 202 | 203 | 204 | 20.05 (0.789) | 16.05 (0.632) |
| 3 | M10 x 1.5 | 215 | 211 | 212 | 213 | 214 | 28.0 (1.10) | 20.0 (0.787) |
| 4 | M6 x 1.0 | 205 | 201 | 202 | 203 | 204 | 22.5 (0.885) | 15.0 (0.688) |
