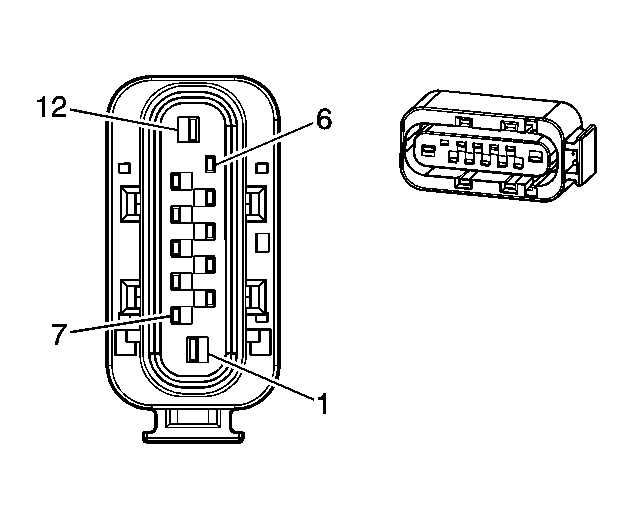

Park/Neutral Position (PNP) Switch (MN5) Connector End View
Courtesy of GENERAL MOTORS COMPANY Park/Neutral Position (PNP) Switch (MN5)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.35 BK/WH |
451 |
Signal Ground |
| 2 |
0.35 WH |
776 |
Transmission Range Switch Signal P |
| 3 |
- |
- |
Not Used |
| 4 |
0.5 L-GN |
24 |
Backup Lamp Supply Voltage |
| 5 |
0.5 PK |
539 |
Ignition 1 Voltage |
| 6-7 |
- |
- |
Not Used |
| 8 |
0.35 YE |
772 |
Transmission Range Signal B |
| 9 |
0.35 TN/WH |
771 |
Transmission Range Signal A |
| 10 |
0.35 GY |
773 |
Transmission Range Signal C |
| 11 |
0.5 BK/WH |
451 |
Ground |
| 12 |
0.35 D-GN |
6307 |
Park/Neutral Signal |
Connector Part Information
- Harness: Engine
- OEM: 15416724
- Service: 89046696
- Description: 12-Way F Sealed (L-GY)
|
Terminal Part Information
- Pin 1
- Terminal/Tray: 15304719/19
- Core/Insulation Crimp: E/5
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
- Pins 2-11
- Terminal/Tray: 12191819/8
- Core/Insulation Crimp: E/A
- Release Tool/Test Probe: 15315247/J-35616-2A (GY)
|
