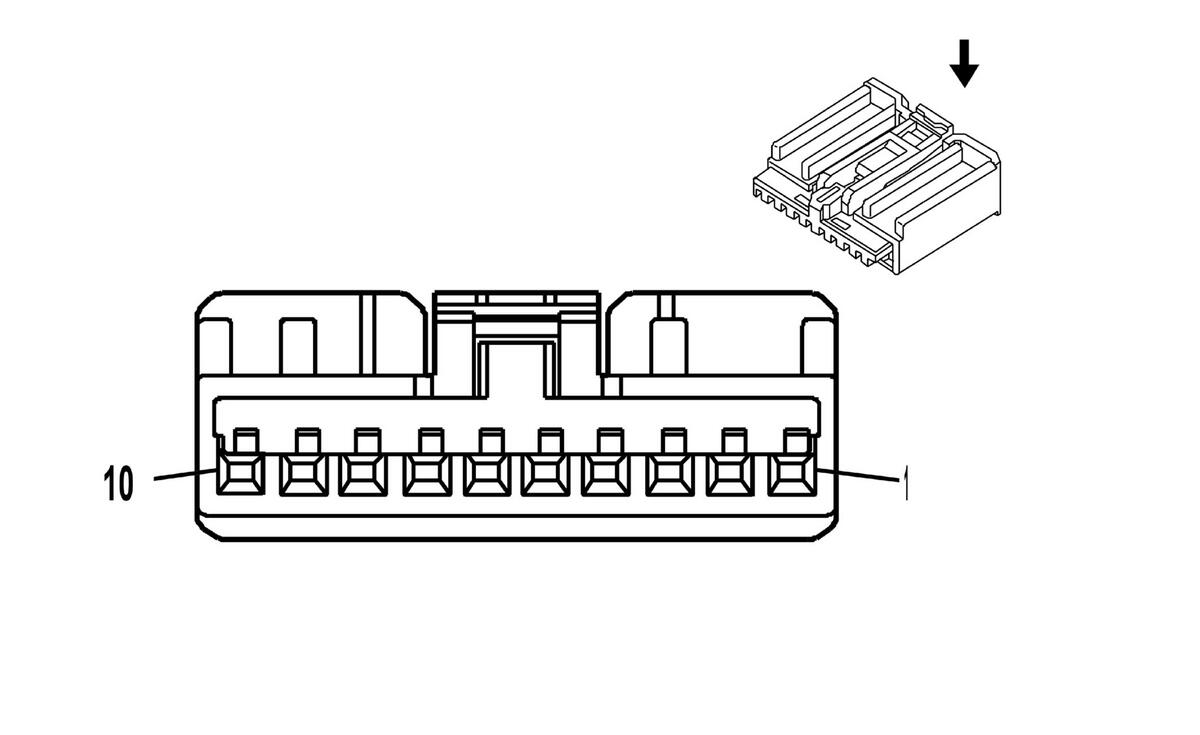

Turn Signal/Multifunction Switch X2
Courtesy of GENERAL MOTORS CORP. Turn Signal/Multifunction Switch X2
| Pin |
Wire |
Circuit |
Function |
| 1-6 |
- |
- |
Not Used |
| 7 |
0.35 PU |
524 |
Headlamp Dimmer Switch High Beam Signal |
| 8 |
0.35 BK/WH |
1551 |
Ground |
| 9 |
- |
- |
Not Used |
| 10 |
0.35 BN |
1356 |
Flash To Pass Switch Signal |
Connector Part Information
- Harness Type: Steering Column
- OEM Connector: AIT2PB-10-1BH
- Service Connector: Pending
- Description: 10-Way F AIT II Series (GY)
|
Terminal Part Information
- Terminated Lead: 13575845
- Release Tool: J-38125-215A
- Diagnostic Test Probe: J-35616-64B (L-BU)
- Terminal/Tray: SAIT-A03T-M064/14
- Core/Insulation Crimp: P/P
|
