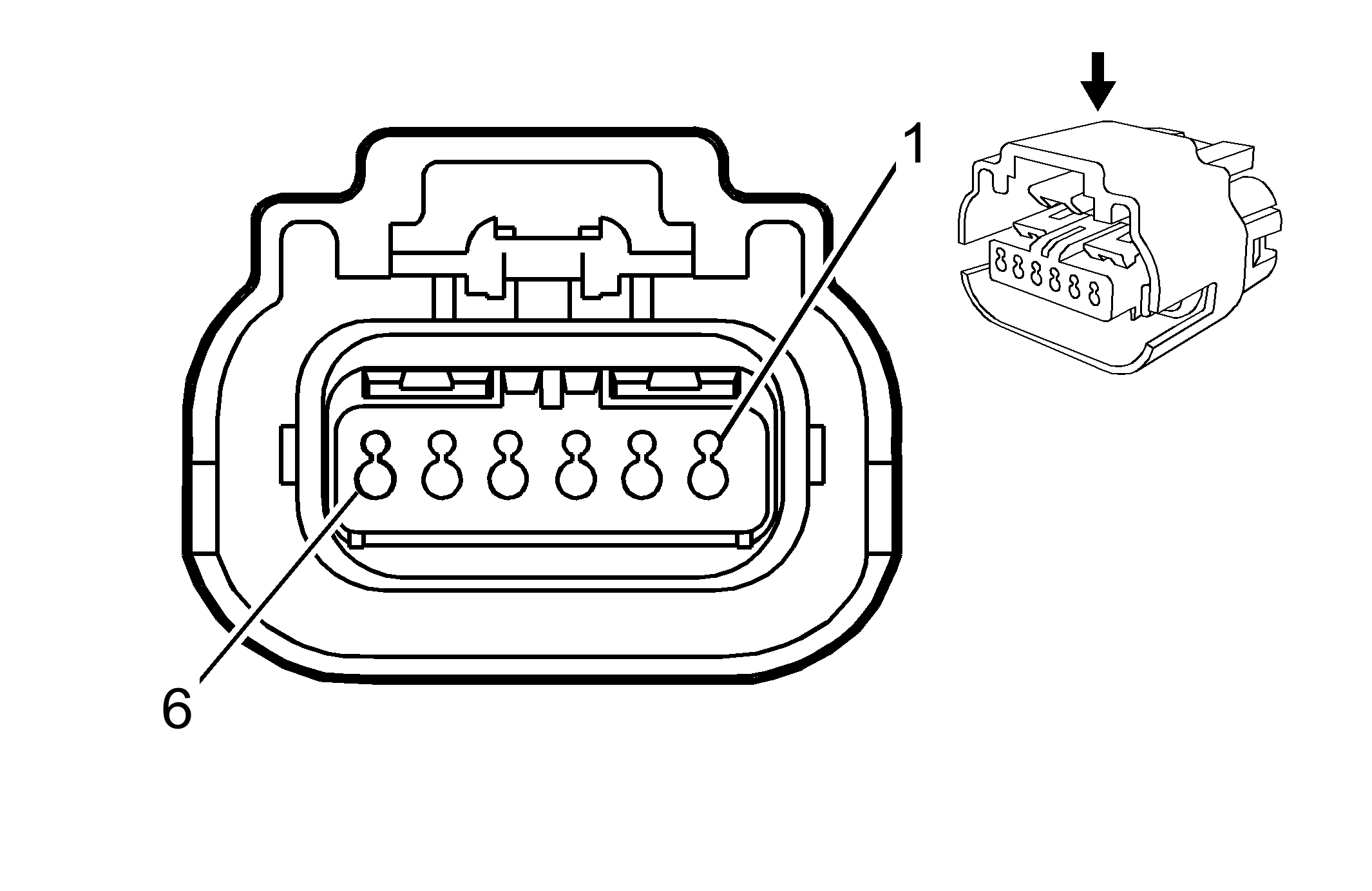

B119 Multi-Axis Acceleration Sensor Connector End View
WARNING: This page is about a different car, the 2011 Chevrolet Cruze. However, it is still accessible from the selected car via links, so may be relevant.
B119 Multi-Axis Acceleration Sensor
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| 1 | 0.5 WH | 6106 | High Speed GMLAN Serial Data (-) (2) |
| 3 | 0.5 D-BU/YE | 6105 | High Speed GMLAN Serial Data (+) (2) |
| 5 | 0.5 D-GN/BN | 2087 | Combined Vehicle Inertial Sensor Supply Voltage |
| 6 | 0.5 GY/RD | 50 | Ground |
Connector Part Information
|
Terminal Part Information
|
