Power, Ground and Data Communication, Hybrid/EV Powertrain Control Module 2
WARNING:
This page is about a different variant/trim than selected.

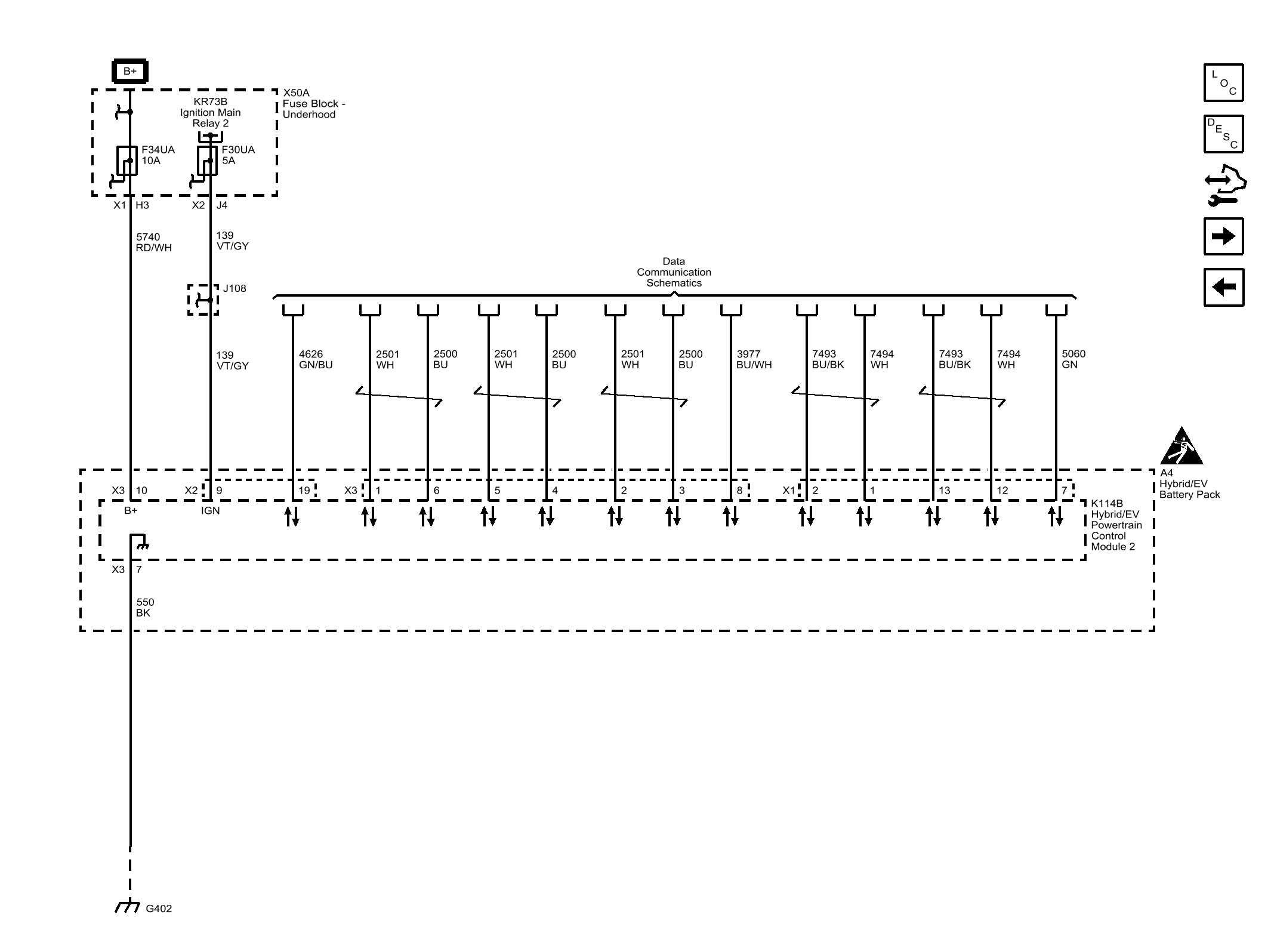

Fig 1: Power, Ground and Data Communication, Hybrid/EV Powertrain Control Module 2
Courtesy of GENERAL MOTORS COMPANY
