Instrument Panel Components - Lower

Instrument Panel Components - Lower

Items
1: X83 Auxiliary Audio Input X83 Auxiliary Audio Input X1 (IOA/IO6)
2: E38 Flood Lamp - Center Console E38 Flood Lamp - Center Console
3: X80G Accessory Power Receptacle - Instrument Panel X80G Accessory Power Receptacle - Instrument Panel
4: F114P Knee Air Bag - Passenger F114P Knee Air Bag - Passenger
5: M8 Blower Motor M8 Blower Motor
6: B107 Accelerator Pedal Position Sensor B107 Accelerator Pedal Position Sensor
7: B22 Brake Pedal Position Sensor B22 Brake Pedal Position Sensor
8: F114D Knee Air Bag - Driver F114D Knee Air Bag - Driver

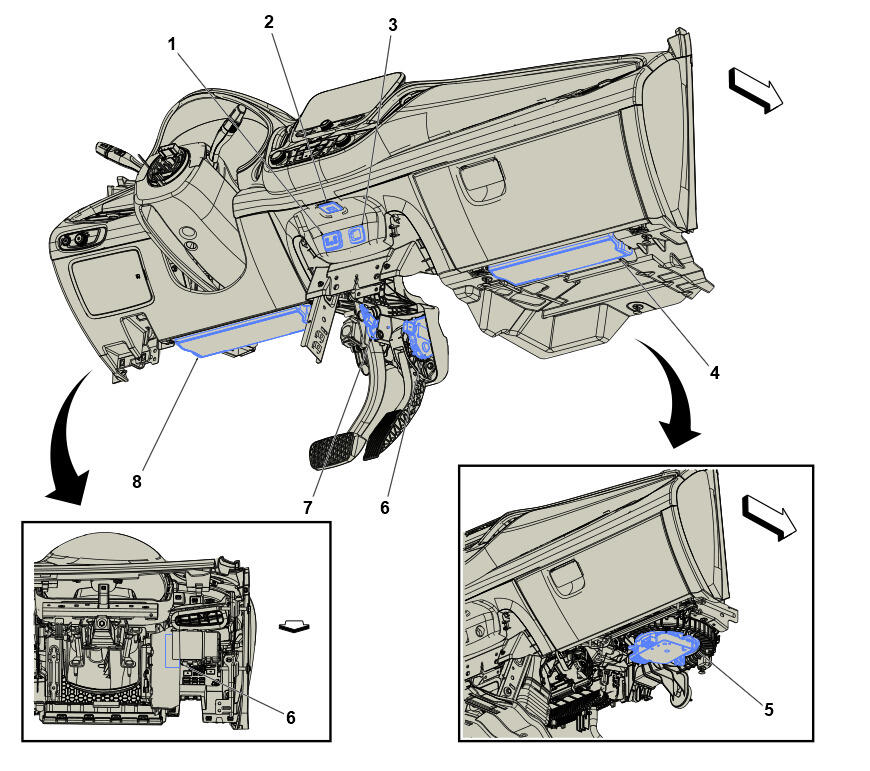

Fig 1: Instrument Panel Components - Lower
GM4228724Courtesy of GENERAL MOTORS COMPANY
