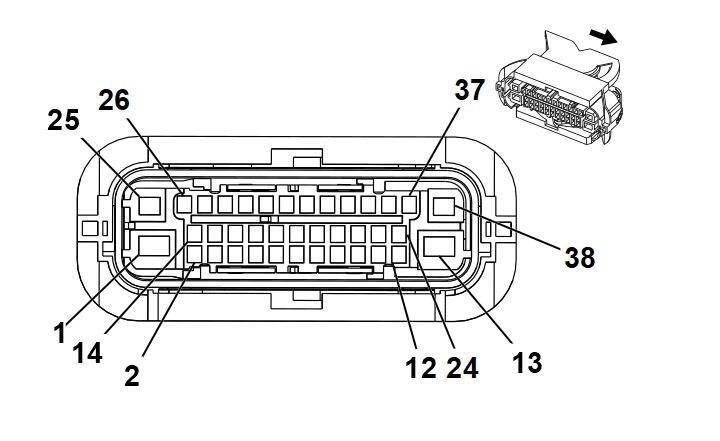

K44 Power Take-Off Control Module X1
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 15498534
- Service Connector: 19329924
- Description: 38-Way F 1.5 CTS, 2.8 MCP, 4.8 MCP Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13582180 |
J-35616-14 (GN) |
J-38125-560 |
1241374-1 |
Lear 17 |
E |
2 |
| II |
19119560 |
J-35616-40 (BU) |
J-38125-556 |
1241408-1 |
Lear 28 |
C |
A |
| III |
19119772 |
J-35616-35 (VT) |
J-38125-557 |
1241388-1 |
Lear 17 |
E |
C |
| IV |
19353101 |
J-35616-40 (BU) |
J-38125-556 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.75 |
RD/D-BU |
4540 |
Battery Positive Voltage |
IV |
- |
| 2 - 12 |
- |
- |
- |
Not Occupied |
- |
- |
| 13 |
1.5 |
BK/WH |
451 |
Signal Ground |
II |
- |
| 14 |
0.5 |
WH/D-BU |
5986 |
Serial Data Communication Enable |
I |
- |
| 15 |
0.5 |
L-GN/WH |
488 |
Power Take Off Control Switch |
I |
- |
| 16 - 17 |
- |
- |
- |
Not Occupied |
- |
- |
| 18 |
0.5 |
BN/L-GN |
4311 |
Power Take Off Enable In Cab Switch Normally Closed Signal |
I |
- |
| 19 - 24 |
- |
- |
- |
Not Occupied |
- |
- |
| 25 |
0.75 |
BN/WH |
6085 |
Power Take Off Remote Engine Start Switch Signal |
III |
- |
| 26 |
0.5 |
D-BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
- |
| 27 |
0.5 |
D-BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
- |
| 28 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
- |
| 29 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
- |
| 30 - 38 |
- |
- |
- |
Not Occupied |
- |
- |
