K17 Electronic Brake Control Module

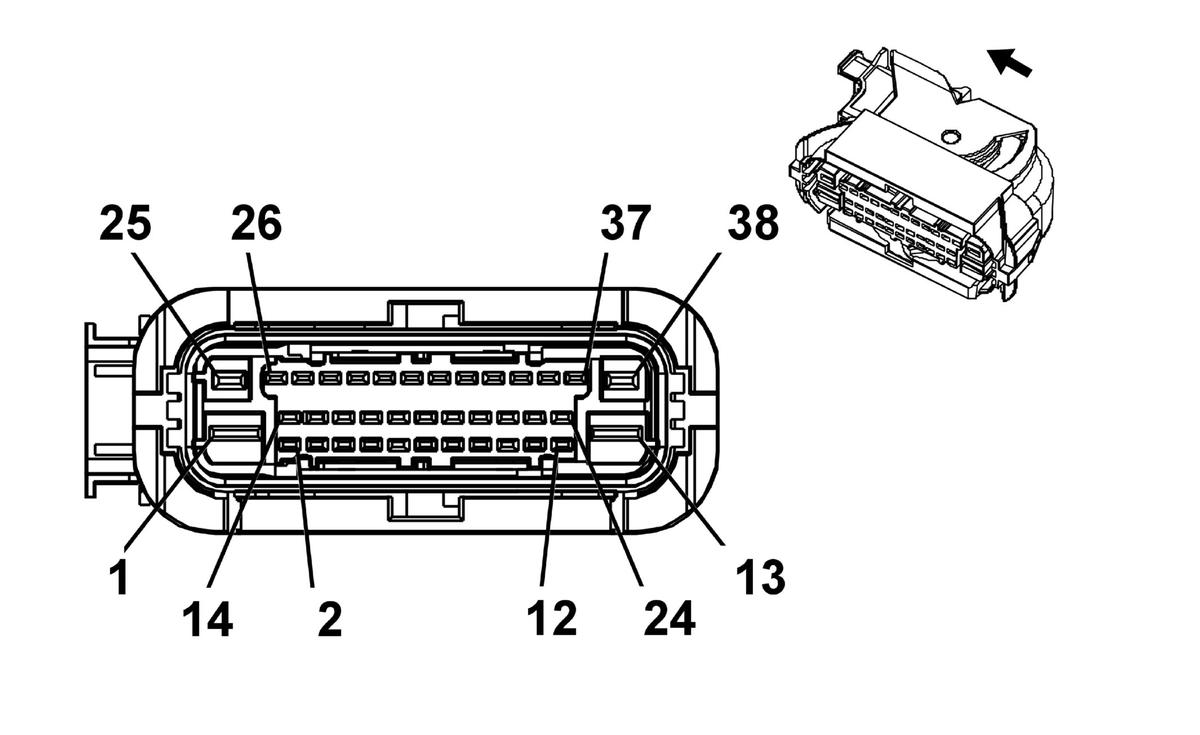

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 19353349 | J-35616-40 (BU) | J-38125-556 | Not Available | Not Available | Not Available | Not Available |
| II | 13582180 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| III | 13575368 | J-35616-35 (VT) | J-38125-557 | 1-968857-3 | 7 | C | 1 |
| IV | 19353348 | J-35616-14 (GN) | J-38125-560 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 4 | RD/GN | 40 | Battery Positive Voltage | I | JM4 |
| 2 - 3 | - | - | - | Not Occupied | - | - |
| 4 | 0.5 | YE | 872 | Wheel Speed Sensor Signal Right Front | II | JM4 |
| 5 | - | - | - | Not Occupied | - | - |
| 6 | 0.5 | GN/GY | 333 | Brake Fluid Level Sensor Signal | II | JM4 |
| 7 | - | - | - | Not Occupied | - | - |
| 8 | 0.5 | GY | 830 | Wheel Speed Sensor Signal Left Front | II | JM4 |
| 9 - 12 | - | - | - | Not Occupied | - | - |
| 13 | 4 | BK | 250 | Ground | I | JM4 |
| 14 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) (1) | II | JM4 |
| 15 | 0.5 0.5 |
WH WH |
2501 2501 |
High Speed GMLAN Serial Data (-) (1) High Speed GMLAN Serial Data (-) (1) |
II II |
JM4+MR8 JM4-MR8 |
| 16 | 0.5 | GY/BN | 7065 | Wheel Speed Sensor Supply Voltage Right Front | II | JM4 |
| 17 | 0.5 | GY/YE | 7128 | Wheel Speed Sensor Supply Voltage Right Rear | II | JM4 |
| 18 | 0.5 | BU | 884 | Wheel Speed Sensor Signal Left Rear | II | JM4 |
| 19 | 0.5 | GY/WH | 7064 | Wheel Speed Sensor Supply Voltage Left Front | II | JM4 |
| 20 | 0.5 | WH | 6106 | High Speed GMLAN Serial Data (-) (2) | II | FX3 |
| 21 - 24 | - | - | - | Not Occupied | - | - |
| 25 | 2.5 | RD/YE | 240 | Battery Positive Voltage | III | JM4 |
| 26 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) (1) | II | JM4 |
| 27 | 0.5 0.5 |
BU BU |
2500 2500 |
High Speed GMLAN Serial Data (+) (1) High Speed GMLAN Serial Data (+) (1) |
II II |
JM4-MR8 JM4+MR8 |
| 28 | 0.35 | WH/BU | 5986 | Serial Data Communication Enable | IV | JM4 |
| 29 | 0.5 | VT | 882 | Wheel Speed Sensor Signal Right Rear | II | JM4 |
| 30 | - | - | - | Not Occupied | - | - |
| 31 | 0.5 | GY/BK | 7127 | Wheel Speed Sensor Supply Voltage Left Rear | II | JM4 |
| 32 | - | - | - | Not Occupied | - | - |
| 33 | 0.5 | BU/YE | 6105 | High Speed GMLAN Serial Data (+) (2) | II | FX3 |
| 34 - 37 | - | - | - | Not Occupied | - | - |
| 38 | 2.5 | BK | 250 | Ground | III | JM4 |
