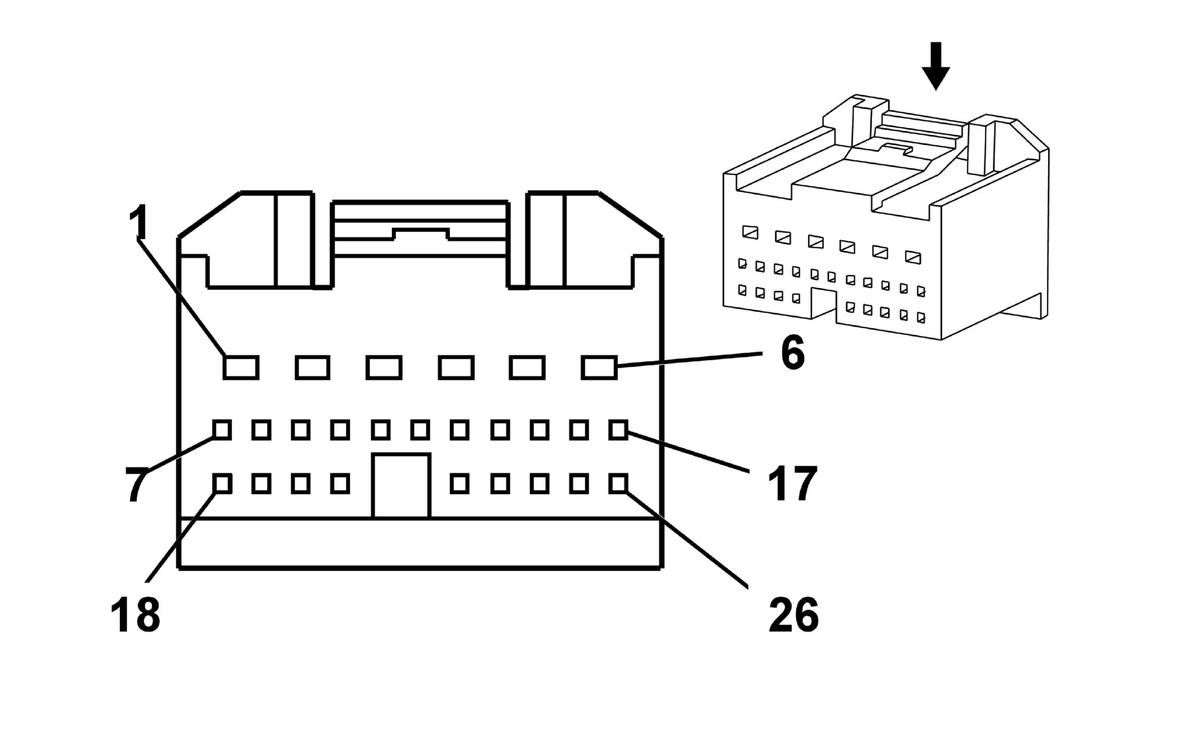

K71 Transmission Control Module X2
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13587509 | J-35616-18 (BK) | J-38125-553 | 7116-4020 | 11 | E | C |
| II | 19330828 | J-35616-64B (LT BU) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.5 | VT/GN | 439 | Run/Crank Ignition 1 Voltage | I | MR8 |
| 2 | 0.35 0.35 |
VT/YE VT/YE |
5985 5985 |
Accessory Wakeup Serial Data Accessory Wakeup Serial Data |
I I |
MR8-KL9 MR8 |
| 3 - 4 | - | - | - | Not Occupied | - | - |
| 5 | 0.5 | YE/GN | 4170 | Transmission Sensor B Voltage Reference 9V | I | MR8 |
| 6 | 0.5 | YE/GN | 4170 | Transmission Sensor B Voltage Reference 9V | I | MR8 |
| 7 | 0.5 | YE/WH | 1371 | Transmission Position Switch Bit 4 Signal | II | MR8 |
| 8 - 10 | - | - | - | Not Occupied | - | - |
| 11 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) (1) | II | JM4+MR8 |
| 12 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) (1) | II | JM4+MR8 |
| 13 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) (1) | II | MR8 |
| 14 - 15 | - | - | - | Not Occupied | - | - |
| 16 | 0.35 | YE/GN | 6962 | Transmission Control Module Clutch Solenoid Enable A | II | MR8 |
| 17 | - | - | - | Not Occupied | - | - |
| 18 | 0.5 0.5 |
WH WH |
776 776 |
Transmission Position Switch Parity Bit Signal Transmission Position Switch Parity Bit Signal |
II II |
MR8 MR8 |
| 19 - 21 | - | - | - | Not Occupied | - | - |
| 22 | 0.5 0.5 |
BU BU |
2500 2500 |
High Speed GMLAN Serial Data (+) (1) High Speed GMLAN Serial Data (+) (1) |
II II |
MR8 MR8 |
| 23 - 26 | - | - | - | Not Occupied | - | - |
