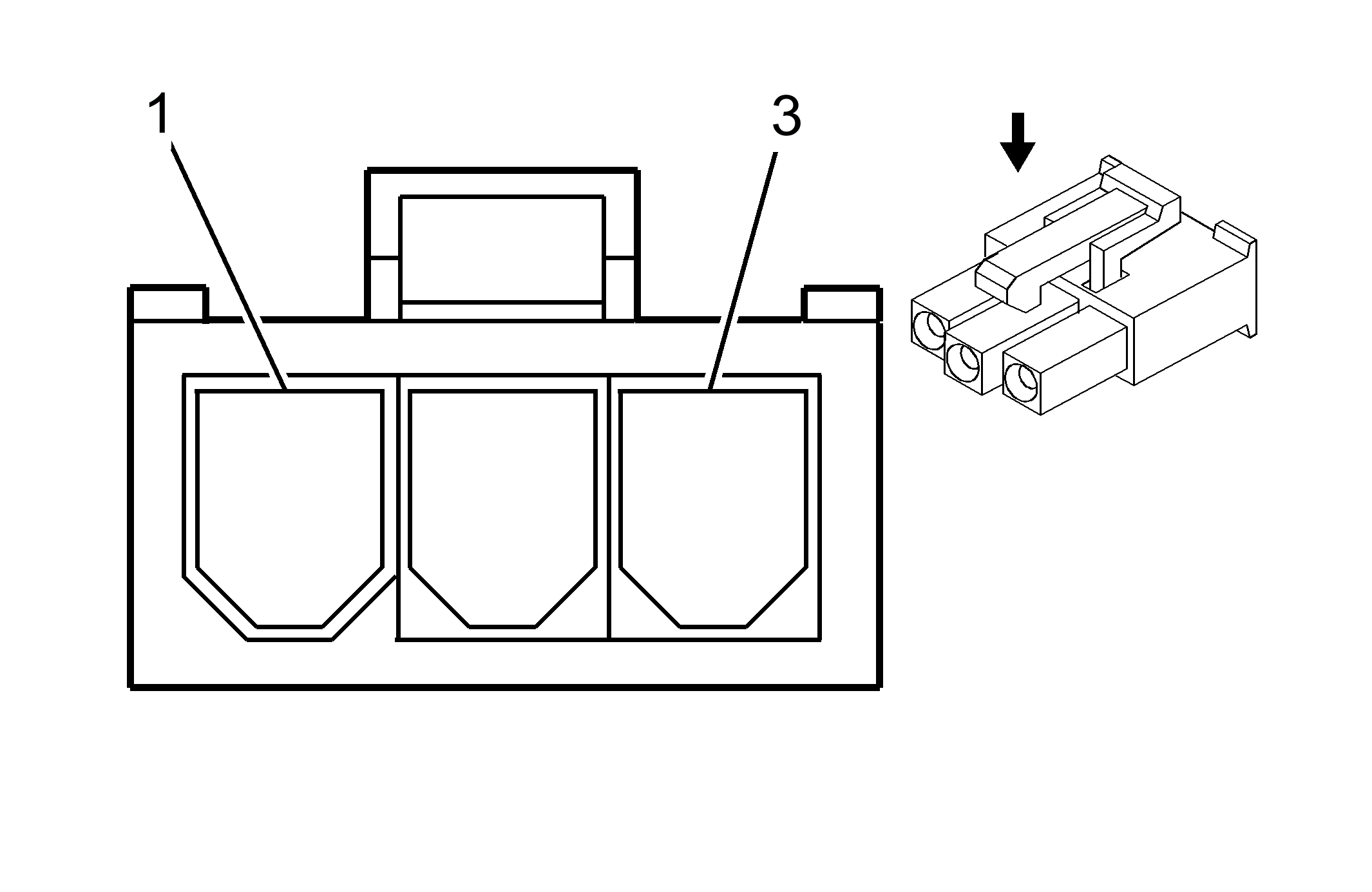

B90D Seat Horizontal Position Sensor - Driver
|
|
Connector Part Information
- Harness Type: Driver Seat
- OEM Connector: 39-01-4030
- Service Connector: Service by Harness - See Part Catalog
- Description: 3-Way F Mini-Fit Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-12 (BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.35 |
TN |
6207 |
Memory Sensor High Reference |
I |
AG3 |
| 2 |
0.35 |
GN |
569 |
Memory Seat Horizontal Motor Position Sensor Signal |
I |
AG3 |
| 3 |
0.35 |
GY |
6206 |
Memory Sensor Low Reference |
I |
AG3 |
