Front of Vehicle Components (1 of 2)

Front of Vehicle Components (1 of 2)

Items
1. E2RF Side Marker Lamp - Right Front
2. A9B Outside Rearview Mirror - Passenger
3. E4H Headlamp - Right Low Beam
4. E4F Headlamp - Right High Beam E4F Headlamp - Right High Beam
5. E4RF Turn Signal Lamp - Right Front
6. E4LF Turn Signal Lamp - Left Front
7. E4E Headlamp - Left High Beam E4E Headlamp - Left High Beam
8. E4G Headlamp - Left Low Beam
9. A9A Outside Rearview Mirror - Driver
10. E2LF Side Marker Lamp - Left Front
11. E13LA Headlamp Assembly - Left
12. B306K Parking Assist Sensor - Side Left Front (UKC) B306K Parking Assist Sensor - Side Left Front
13. E4AC Park/Daytime Running Lamp - Left E4AC Park/Daytime Running Lamp - Left
14. B306A Parking Assist Sensor - Front Left Outer (UFQ) B306A Parking Assist Sensor - Front Left Outer
15. B306B Parking Assist Sensor - Front Left Middle (UFQ) B306B Parking Assist Sensor - Front Left Middle
16. B9 Ambient Air Temperature Sensor B9 Ambient Air Temperature Sensor
17. B306C Parking Assist Sensor - Front Right Middle (UFQ) B306C Parking Assist Sensor - Front Right Middle
18. B306D Parking Assist Sensor - Front Right Outer (UFQ) B306D Parking Assist Sensor - Front Right Outer
19. E4AD Park/Daytime Running Lamp - Right E4AD Park/Daytime Running Lamp - Right
20. B306L Parking Assist Sensor - Side Right Front (UKC) B306L Parking Assist Sensor - Side Right Front
21. E13RA Headlamp Assembly - Right

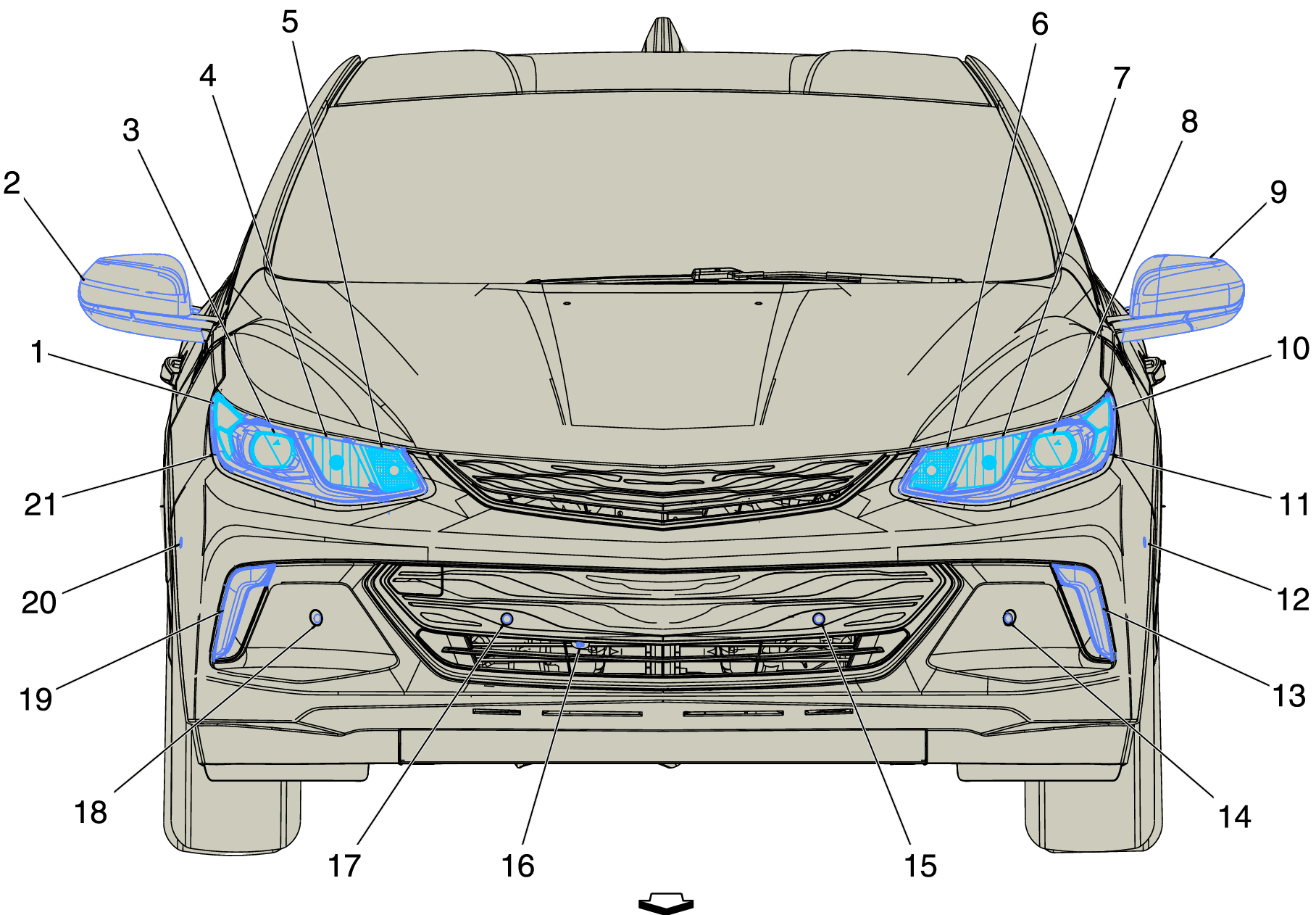

Fig 1: Front of Vehicle Components (1 of 2)
GM4382227Courtesy of GENERAL MOTORS COMPANY
