Automatic Transmission Valve Body Components (MI1/MI2/MI4)
Courtesy of GENERAL MOTORS COMPANY

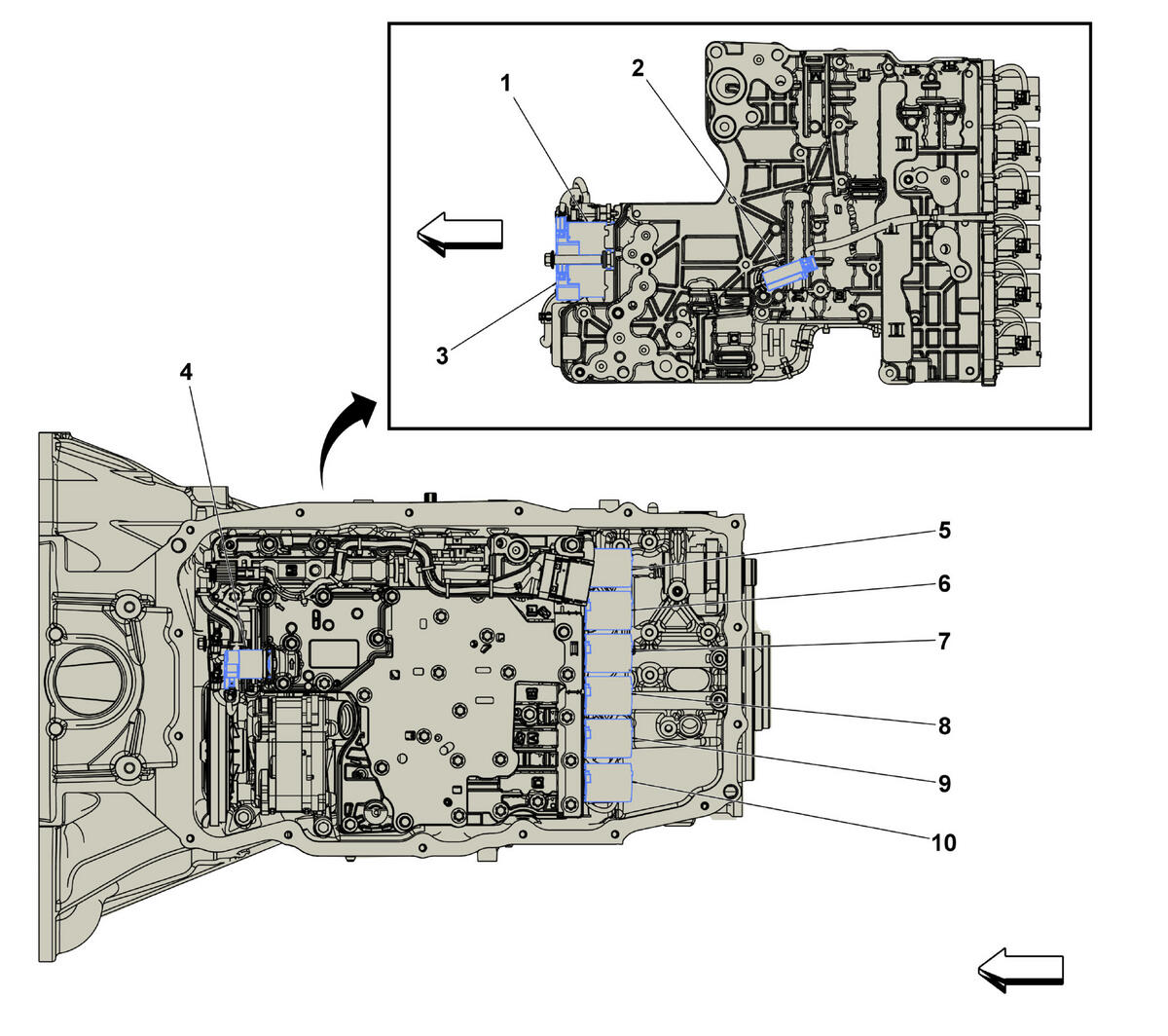

Automatic Transmission Valve Body Components (MI1/MI2/MI4)
Component Name
Callout
Q77G Transmission Control Solenoid Valve 7
Q77G Transmission Control Solenoid Valve 7 (MI1/MI2/MI4)
1
B13 Transmission Fluid Temperature Sensor (MF6/MGL/M5T)
B13 Transmission Fluid Temperature Sensor (MI1/MI2/MI4)
2
Q77H Transmission Control Solenoid Valve 8
Q77H Transmission Control Solenoid Valve 8 (MI1/MI2/MI4)
3
Q77J Transmission Control Solenoid Valve 9
Q77J Transmission Control Solenoid Valve 9 (MI1/MI2/MI4)
4
Q77C Transmission Control Solenoid Valve 3
Q77C Transmission Control Solenoid Valve 3 (MI1/MI2/MI4)
5
Q77F Transmission Control Solenoid Valve 6
Q77F Transmission Control Solenoid Valve 6 (MI1/MI2/MI4)
6
Q77E Transmission Control Solenoid Valve 5
Q77E Transmission Control Solenoid Valve 5 (MI1/MI2/MI4)
7
Q77B Transmission Control Solenoid Valve 2
Q77B Transmission Control Solenoid Valve 2 (MI1/MI2/MI4)
8
Q77A Transmission Control Solenoid Valve 1
Q77A Transmission Control Solenoid Valve 1 (MI1/MI2/MI4)
9
Q77D Transmission Control Solenoid Valve 4
Q77D Transmission Control Solenoid Valve 4 (MI1/MI2/MI4)
10
