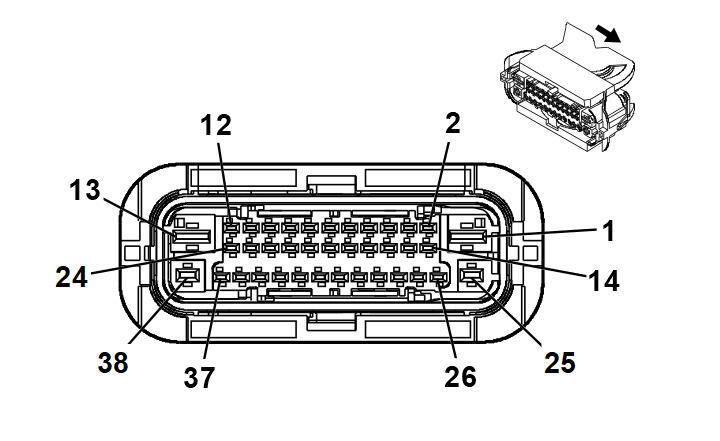

K69 Transfer Case Control Module (NP0/NQH)
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool |
|---|---|---|---|
| I | 19368624 | J-35616-35 (VT) | J-38125-212 |
| II | 85158596 | J-35616-40 (BU) | J-38125-212 |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 2.5 | RD/GY | 1342 | Battery Positive Voltage | II | - |
| 2 | - | - | - | Not Occupied | - | - |
| 3 | 0.5 | BU/YE | 4979 | AUTOSAR CAN Bus [+] 2 Serial Data | II | - |
| 4 | 0.5 | WH | 4978 | AUTOSAR CAN Bus [-] 2 Serial Data | II | - |
| 5 | 0.5 | WH/GN | 7479 | Rotary Position Sensor Signal | II | - |
| 6 | - | - | - | Not Occupied | - | - |
| 7 | 0.5 | YE | 7474 | Incremental Encoder Direction Signal | II | - |
| 8 | - | - | - | Not Occupied | - | - |
| 9 | 0.5 | YE/WH | 1695 | 4WD Locked Range Indicator Control | II | - |
| 10 | - | - | - | Not Occupied | - | - |
| 11 | 0.5 | VT/GY | 8017 | Secondary Axle Motor Relay Control | II | - |
| 12 | 0.5 | GY/BK | 1570 | Front Axle Actuator Control | II | - |
| 13 | 2.5 | YE/VT | 1553 | Transfer Case Motor Counter Clockwise Control | II | - |
| 14 | - | - | - | Not Occupied | - | - |
| 15 | 0.5 | BU/YE | 4979 | AUTOSAR CAN Bus [+] 2 Serial Data | II | - |
| 16 | 0.5 | WH | 4978 | AUTOSAR CAN Bus [-] 2 Serial Data | II | - |
| 17 | - | - | - | Not Occupied | - | - |
| 18 | 0.5 | VT/BK | 2139 | Run/Crank Ignition 1 Voltage | II | - |
| 19 | 0.5 | BU/GY | 7473 | Incremental Encoder Impulse Signal | II | - |
| 20 | 0.5 | WH/RD | 7477 | Gear Position Sensor 5V Reference | II | - |
| 21 - 23 | - | - | - | Not Occupied | - | - |
| 24 | 0.5 | BK | 8015 | Transfer Case Motor Low Reference | II | - |
| 25 | 2.5 2.5 |
BK BK |
450 6550 |
Ground Ground |
I I |
L84/L87 LM2 |
| 26 | - | - | - | Not Occupied | - | - |
| 27 | 0.5 | BK | 8014 | Transfer Case Lock Solenoid Low Reference | II | - |
| 28 - 29 | - | - | - | Not Occupied | - | - |
| 30 | 0.5 | YE/BK | 7478 | Gear Position Sensor Low Reference | II | - |
| 31 | 0.5 | WH/GN | 7475 | Incremental Encoder Sensor 8V Reference | II | - |
| 32 | - | - | - | Not Occupied | - | - |
| 33 | 0.5 | BU | 8013 | Transfer Case Lock Solenoid Control 2 | II | - |
| 34 | 0.5 | YE/BN | 1569 | Transfer Case Lock Solenoid Valve Control | II | - |
| 35 | - | - | - | Not Occupied | - | - |
| 36 | 0.5 | VT | 7476 | Incremental Encoder Sensor Low Reference | II | - |
| 37 | - | - | - | Not Occupied | - | - |
| 38 | 2.5 | YE/GY | 1552 | Transfer Case Motor Clockwise Control | I | - |
