Fastener Specifications
WARNING: This page is about a different car, the 2020 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.

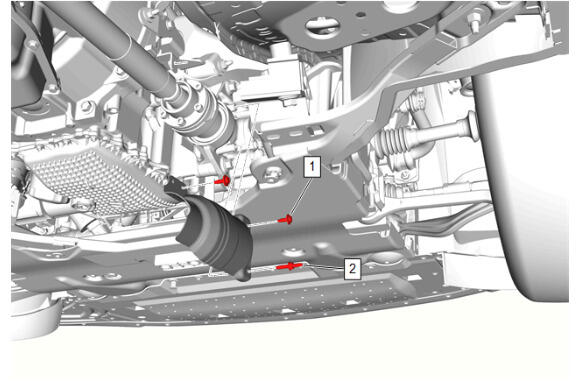

Front Axle Propeller Shaft Heat Shield Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Axle Propeller Shaft Heat Shield Bolt [ 2x ] | - | - | 9 (80 lb in) | Front Axle Propeller Shaft Heat Shield Replacement (LSY) Front Axle Propeller Shaft Heat Shield Replacement (L3B) |
| 2 | Front Axle Propeller Shaft Heat Shield Stud | - | - | 9 (80 lb in) | Front Axle Propeller Shaft Heat Shield Replacement (LSY) Front Axle Propeller Shaft Heat Shield Replacement (L3B) |

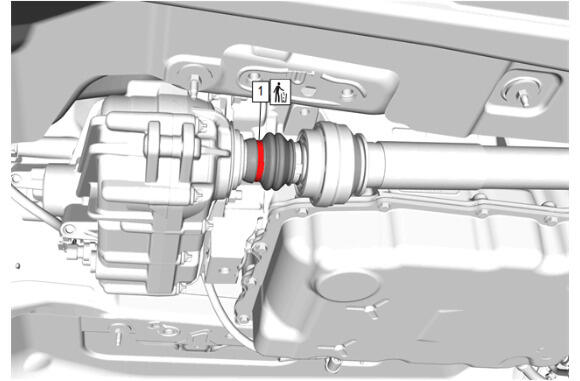

Front Axle Propeller Shaft Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Transfer Case Front Output Shaft Boot Clamp | Yes | - | - | Front Axle Propeller Shaft Replacement (L3B) Front Axle Propeller Shaft Replacement (LSY) |

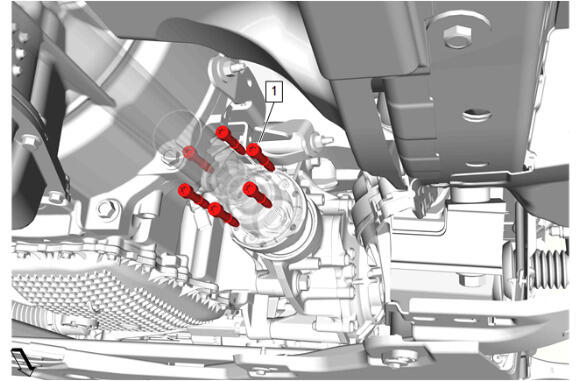

Front Axle Propeller Shaft Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Axle Propeller Shaft Bolt [ 6x ] | - | Yes | 30 (22 lb ft) | Front Axle Propeller Shaft Replacement (L3B) Front Axle Propeller Shaft Replacement (LSY) |

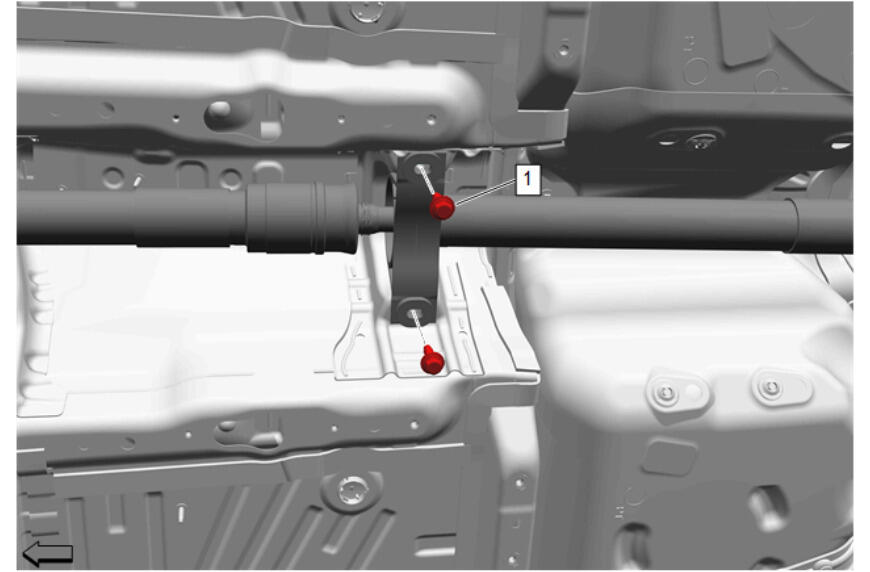

Propeller Shaft Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Propeller Shaft Bearing Support Bolt [ 2x ] | - | Yes | 58 (43 lb ft) | Propeller Shaft Replacement (LSY, RWL) Propeller Shaft Replacement (L3B, RWL) Propeller Shaft Replacement (L3B, F46) Propeller Shaft Replacement (LSY, F46) |

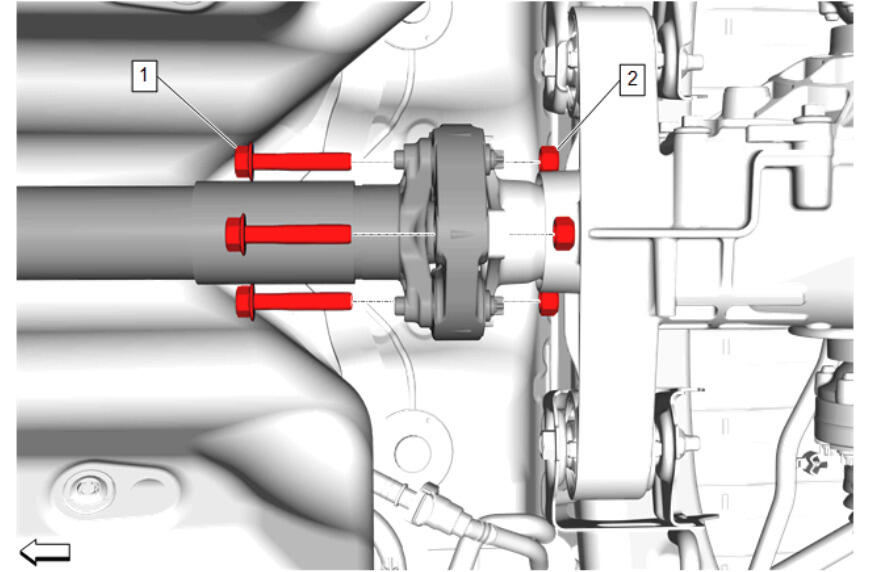

Propeller Shaft Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Propeller Shaft Bolt [ 3x ] | - | Yes | 90 (66 lb ft) | Propeller Shaft Replacement (LSY, RWL) Propeller Shaft Replacement (L3B, RWL) Propeller Shaft Replacement (L3B, F46) Propeller Shaft Replacement (LSY, F46) |
| 2 | Rear Propeller Shaft Nut [ 3x ] | - | - | - | Propeller Shaft Replacement (LSY, RWL) Propeller Shaft Replacement (L3B, RWL) Propeller Shaft Replacement (L3B, F46) Propeller Shaft Replacement (LSY, F46) |

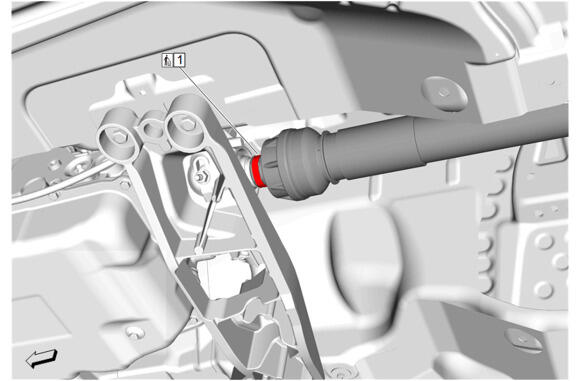

Propeller Shaft Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Propeller Shaft Hub Clamp | Yes | - | - | Propeller Shaft Replacement (LSY, RWL) Propeller Shaft Replacement (L3B, RWL) Propeller Shaft Replacement (L3B, F46) Propeller Shaft Replacement (LSY, F46) |
