Fastener Specifications

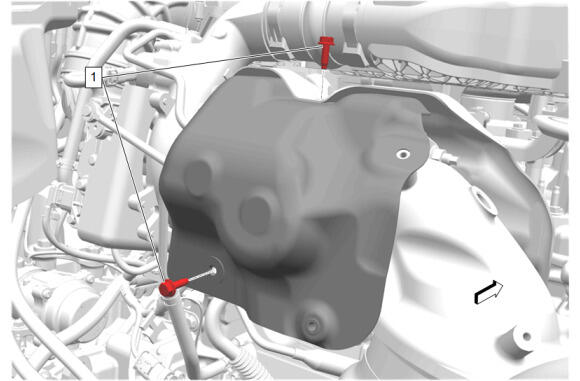

Catalytic Converter Front Heat Shield- Inner
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Turbocharger Heat Shield Bolt [2x] | - | - | 9 N.m (80 lb in) | Catalytic Converter Front Heat Shield Replacement - Inner |

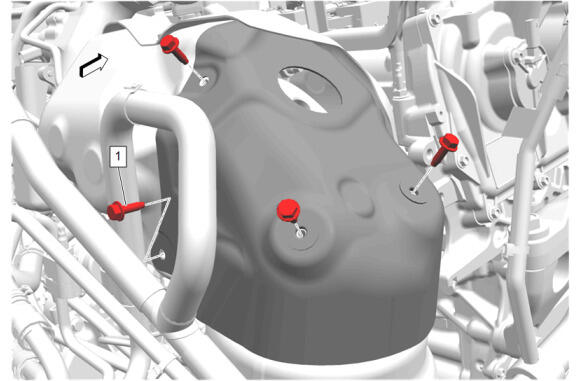

Catalytic Converter Front Heat Shield- Outer
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Turbocharger Heat Shield Bolt [4x] | - | - | 9 N.m (80 lb in) | Catalytic Converter Front Heat Shield Replacement - Outer |

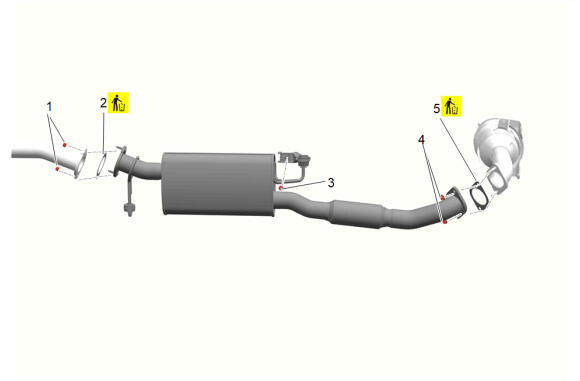

Exhaust Front Pipe
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust System Intermediate Nut [2x] | - | - | 22 N.m (16 lb ft) | Exhaust Front Pipe Replacement (F48) , or Exhaust Front Pipe Replacement (FWD) |
| 2 | Exhaust System Intermediate Gasket | Yes | - | - | Exhaust Front Pipe Replacement (F48) , or Exhaust Front Pipe Replacement (FWD) |
| 3 | Exhaust Front Pipe Bolt | - | - | 50 N.m (37 lb ft) | Exhaust Front Pipe Replacement (F48) , or Exhaust Front Pipe Replacement (FWD) |
| 4 | Catalytic Converter Nut [2x] | - | - | 50 N.m (37 lb ft) | Exhaust Front Pipe Replacement (F48) , or Exhaust Front Pipe Replacement (FWD) |
| 5 | Exhaust System Rear Gasket | Yes | - | - | Exhaust Front Pipe Replacement (F48) , or Exhaust Front Pipe Replacement (FWD) |

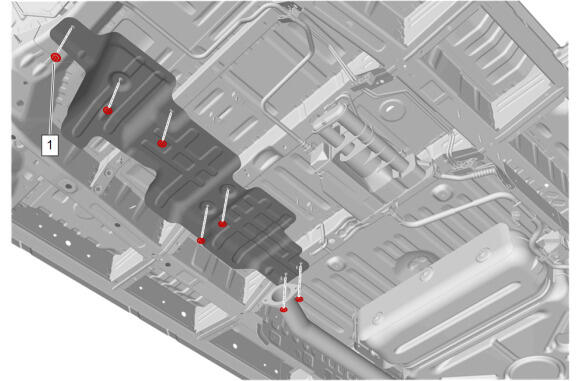

Exhaust Front Underbody Heat Shield FWD)
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Front Underbody Heat Shield Retainer [7x] | - | - | 2 N.m (18 lb in) | Exhaust Front Underbody Heat Shield Replacement (FWD) , or Exhaust Front Underbody Heat Shield Replacement (F48) |

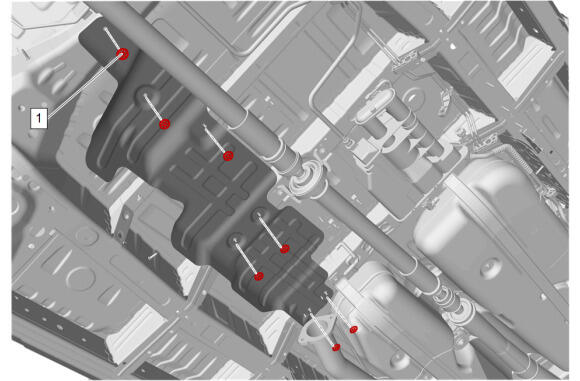

Exhaust Front Underbody Heat Shield AWD)
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Front Underbody Heat Shield Retainer [7x] | - | - | 2 N.m (18 lb in) | Exhaust Front Underbody Heat Shield Replacement (FWD) , or Exhaust Front Underbody Heat Shield Replacement (F48) |

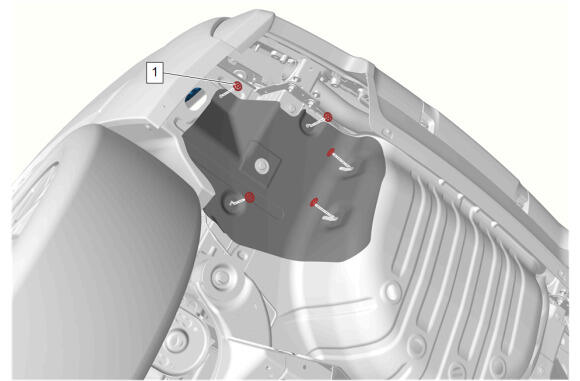

Exhaust Muffler Heat Shield
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Rear Muffler Heat Shield Retainer [4x] | - | - | 2 N.m (18 lb in) | Exhaust Muffler Heat Shield Replacement (FWD) , or Exhaust Muffler Heat Shield Replacement (F48) |

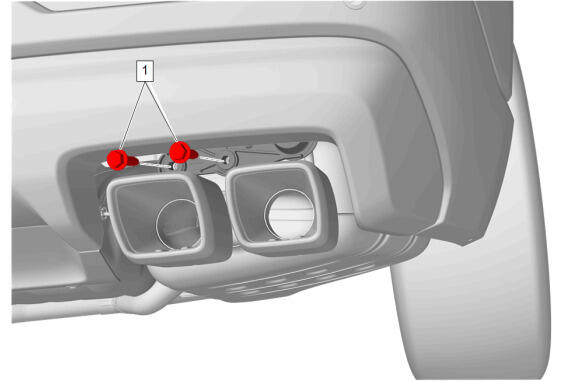

Exhaust Rear Hanger
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Exhaust Rear Muffler Rear Hanger Bolt [2x] | - | - | 58 N.m (43 lb ft) | Exhaust Rear Hanger Replacement |

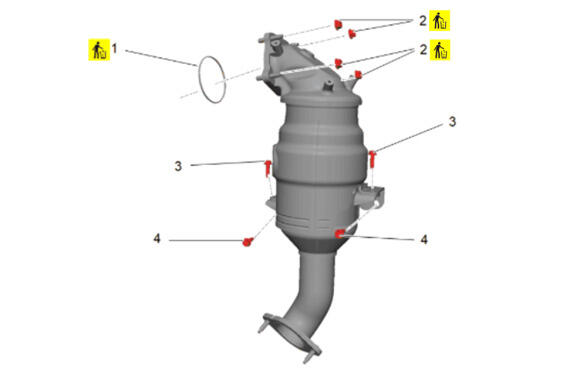

Warm Up Three-Way Catalytic Converter
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Turbocharger Exhaust Pipe Gasket | Yes | - | - | Warm Up Three-Way Catalytic Converter Replacement (FWD) , or Warm Up Three-Way Catalytic Converter Replacement (F48) |
| 2 | Catalytic Converter Nut [4x] | - | - | 67 N.m (49 lb ft) | Warm Up Three-Way Catalytic Converter Replacement (FWD) , or Warm Up Three-Way Catalytic Converter Replacement (F48) |
| 3 | Catalytic Converter Bracket Bolt | - | - | 22 N.m (16 lb ft) | Warm Up Three-Way Catalytic Converter Replacement (FWD) , or Warm Up Three-Way Catalytic Converter Replacement (F48) |
| 4 | Catalytic Converter Brace Bracket Bolt [2x] | - | - | 22 N.m (16 lb ft) | Warm Up Three-Way Catalytic Converter Replacement (FWD) , or Warm Up Three-Way Catalytic Converter Replacement (F48) |
