Fastener Specifications
Low Frequency Console Antenna (DCH / DCK / D07)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Ignition Lock Key Transmitter Antenna Bracket Bolt [2x] | - | - | 0.8 N.m (7 lb in) | Low Frequency Console Antenna Replacement (DCH) , or Low Frequency Console Antenna Replacement (DCK / D07) |

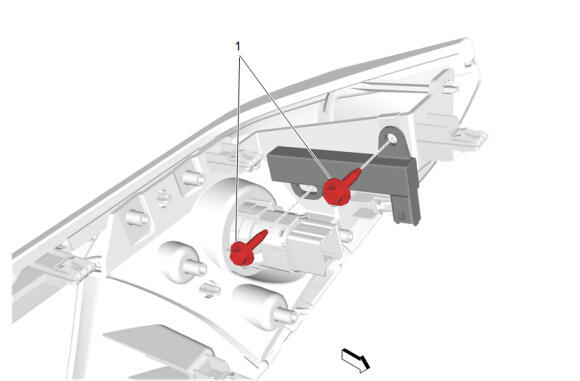

Low Frequency Instrument Panel Antenna (5W4 / 9C1)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Instrument Panel Bolt [2x] | - | - | 2.5 N.m (22 lb in) | Low Frequency Instrument Panel Antenna Replacement (5W4 / 9C1) |

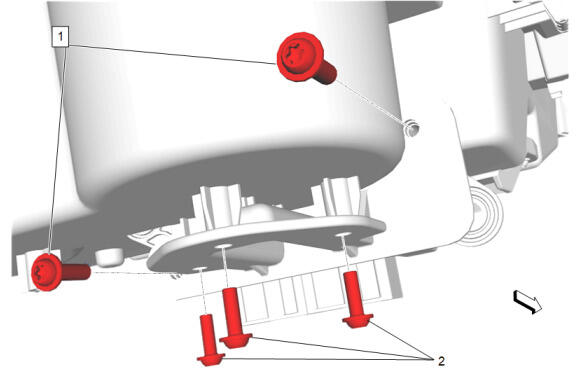

UHF Short Range Low Energy Remote Control Access Transceiver (BOY)
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | UHF Short Range Low Energy Remote Control Access Transceiver Bolt [2x] | - | - | 4 N.m (35 lb in) | UHF Short Range Low Energy Remote Control Access Transceiver Replacement (BOY and DCH) , or UHF Short Range Low Energy Remote Control Access Transceiver Replacement (BOY and (D07 / DCK)) |
| 2 | Keyless Entry Control Module Bracket Bolt [3x] | - | - | 1 N.m (9 lb in) | UHF Short Range Low Energy Remote Control Access Transceiver Replacement (BOY and DCH) , or UHF Short Range Low Energy Remote Control Access Transceiver Replacement (BOY and (D07 / DCK)) |
