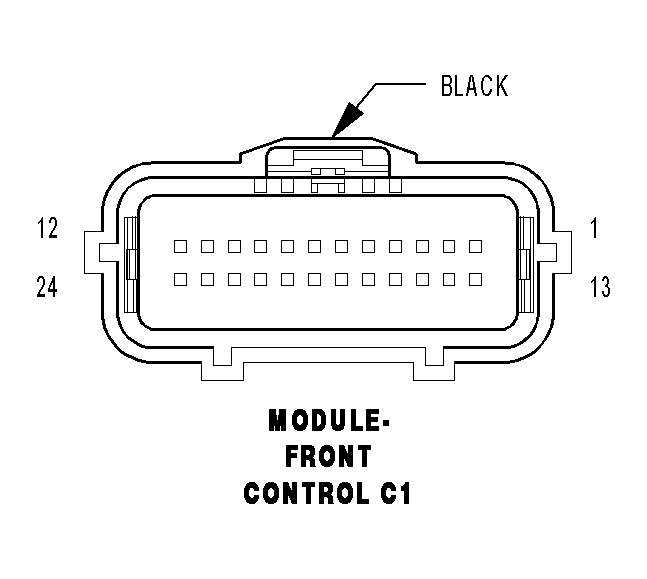

Front Control Module Connector End View (C1)
MODULE-FRONT CONTROL C1 - BLACK 24 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | Z902 18BK/LB | GROUND |
| 2 | D55 20WT/OR | CAN B BUS (+) |
| 3 | D54 20WT | CAN B BUS (-) |
| 4 | - | - |
| 5 | D72 20WT/LB | CAN C DIAGNOSTIC (+) |
| 6 | D71 20WT/DB | CAN C DIAGNOSTIC (-) |
| 7 | - | - |
| 8 | D65 20WT/LG | CAN C BUS (+) |
| 9 | D64 20WT/LB | CAN C BUS (-) |
| 10 | B20 20DG/OR | BRAKE FLUID LEVEL SWITCH SENSE |
| 11 | C18 20LB/BR | A/C PRESSURE TRANSDUCER SIGNAL |
| 12 | B6 20DG/WT (EXCEPT ABS) | RIGHT FRONT WHEEL SPEED SENSOR SIGNAL |
| 13 | L91 20WT/DB | HAZARD SWITCH SENSE |
| 14 | W17 20BR/LG (LX49) | REAR WIPER PARK SWITCH SENSE |
| 15 | B7 20DG/VT (EXCEPT ABS) | RIGHT FRONT WHEEL SPEED SENSOR SUPPLY |
| 16 | F891 20PK/GY | 5 VOLT SUPPLY |
| 17 | - | - |
| 18 | W1 20BR/TN | WASHER FLUID LEVEL SWITCH SENSE |
| 19 | - | - |
| 20 | - | - |
| 21 | B29 20DG/WT | BRAKE SWITCH SIGNAL |
| 22 | Z902 18BK/LB (DODGE SRT8) | GROUND |
| 22 | Z902 20BK/LB (EXCEPT DODGE SRT8) | GROUND |
| 23 | G70 20VT/LB (EXPORT) | HOOD AJAR SWITCH SENSE |
| 24 | - | - |
