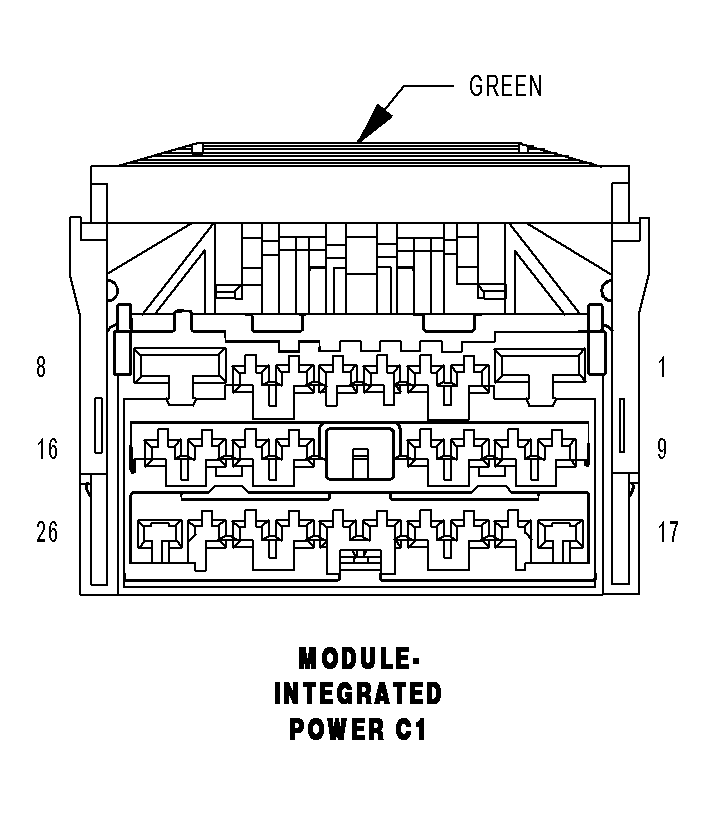

Integrated Power Module Connector End View (C1)
MODULE-INTEGRATED POWER C1 - GREEN 26 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | Z901 14BK/DG | GROUND |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | C13 20LB/OR (GAS) | A/C CLUTCH RELAY CONTROL |
| 6 | C3 18DB/YL (GAS) | A/C CLUTCH RELAY OUTPUT |
| 7 | L303 18WT/OR (HID LAMPS) | LEFT HID LAMP DRIVER |
| 8 | A111 14DG/RD (ABS) | FUSED B(+) |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | L45 16WT/OR (HID LAMPS) | FUSED B(+) |
| 15 | L304 18OR/WT (HID LAMPS) | RIGHT HID LAMP DRIVER |
| 16 | X2 18DG/OR | HORN RELAY OUTPUT |
| 17 | L62 18WT/YL | RIGHT REAR TURN SIGNAL CONTROL |
| 18 | Z901 16BK/DG | GROUND |
| 19 | C918 20BK/LB | A/C PRESSURE SENSOR GROUND |
| 20 | F923 20PK/YL | RUN RELAY CONTROL |
| 21 | - | - |
| 22 | F202 20PK/GY | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 23 | L239 20WT/DG (EXPORT) | REAR FOG LAMP RELAY CONTROL |
| 24 | K175 18BR/LB (AWD/SRT8/DIESEL) | RADIATOR FAN RELAY COIL SIGNAL |
| 25 | W12 20BR/OR (LX49) | REAR WIPER RELAY CONTROL |
| 26 | - | - |
