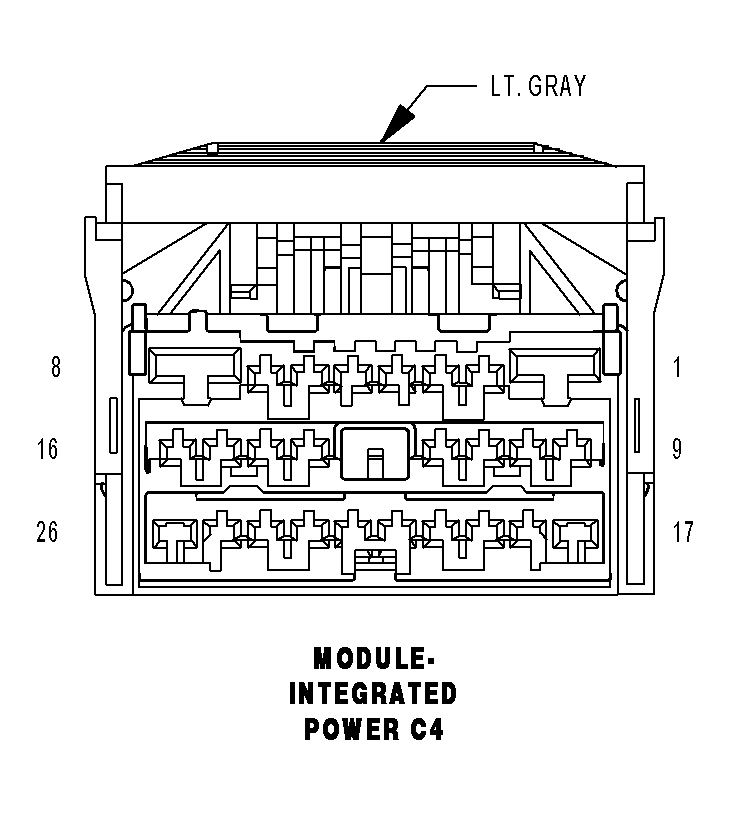

Integrated Power Module Connector End View (C4)
MODULE-INTEGRATED POWER C4 - LT. GRAY 26 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | L45 16WT/OR (HID LAMPS) | FUSED B(+) |
| 2 | - | - |
| 3 | W24 20BR/OR (HID LAMPS) | HEADLAMP WASHER RELAY CONTROL |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | A107 10TN/RD (ABS) | FUSED B(+) |
| 9 | - | - |
| 10 | A72 20RD/OR | ADJUSTABLE PEDALS RELAY OUTPUT |
| 11 | Z904 20BK/BR (HID LAMPS EXCEPT SRT8 EARLY BUILD) | GROUND |
| 11 | Z901 20BK/DG (HID LAMPS SRT8 EARLY BUILD) | GROUND |
| 12 | L44 18WT/TN (HID LAMPS) | RIGHT LOW BEAM DRIVER |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | L89 18WT/YL (FOG LAMPS) | FRONT FOG LAMP RELAY OUTPUT |
| 20 | W10 20BR | FRONT WASHER PUMP MOTOR CONTROL |
| 21 | - | - |
| 22 | F902 20PK | IGNITION UNLOCK-RUN-START |
| 23 | - | - |
| 24 | F21 20PK/DG | FUSED IGNITION SWITCH OUTPUT (START) |
| 25 | - | - |
| 26 | W4 14BR/OR | FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT |
