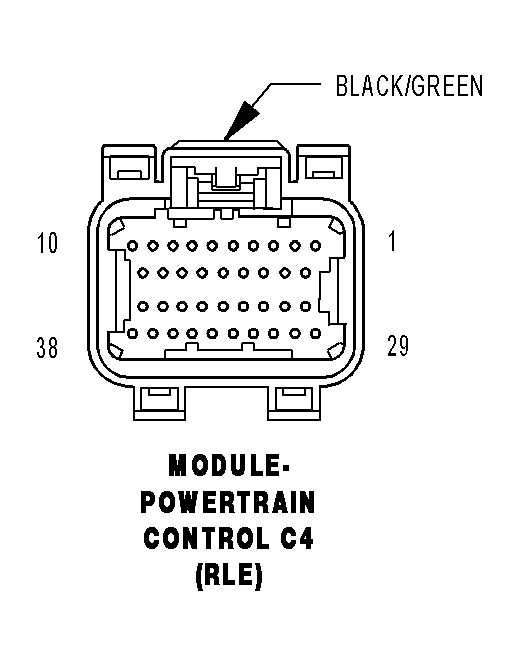

Powertrain Control Module (RLE) Connector End View (C4)
MODULE-POWERTRAIN CONTROL C4 (RLE) - BLACK/GREEN 38 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | T60 20YL/GY | OD SOLENOID CONTROL |
| 2 | T59 20YL/LB | UD SOLENOID CONTROL |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | T19 20YL/DB | 2-4 SOLENOID CONTROL |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | T20 20DG/WT | L/R SOLENOID CONTROL |
| 11 | T118 20DG (VLP) | PRESSURE CONTROL SOLENOID CONTROL |
| 12 | Z904 20BK/BR | GROUND |
| 13 | Z904 20BK/BR | GROUND |
| 14 | Z904 20BK/BR | GROUND |
| 15 | T1 20DG/LB | TRS T1 SENSE |
| 16 | T3 20DG/DB | TRS T3 SENSE |
| 17 | - | - |
| 18 | T15 20YL/BR | TRANSMISSION CONTROL |
| 19 | T16 16YL/OR | TRANSMISSION CONTROL OUTPUT |
| 20 | - | - |
| 21 | - | - |
| 22 | T9 20DG/TN | OD PRESSURE SWITCH SENSE |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | T41 20YL/DB | TRS T41 SENSE (P/N SENSE) |
| 28 | T16 16YL/OR | TRANSMISSION CONTROL OUTPUT |
| 29 | T50 20YL/TN | L/R PRESSURE SWITCH SENSE |
| 30 | T47 20YL/DG | 2-4 PRESSURE SWITCH SENSE |
| 31 | T38 20YL/BR (VLP) | LINE PRESSURE SENSOR SIGNAL |
| 32 | T14 20DG/BR | OUTPUT SPEED SENSOR SIGNAL |
| 33 | T52 20DG/OR | INPUT SPEED SENSOR SIGNAL |
| 34 | T13 20DG/VT | SENSOR GROUND |
| 35 | T54 20DG/OR | TRANSMISSION TEMPERATURE SENSOR SIGNAL |
| 36 | - | - |
| 37 | T42 20DG/YL | TRS T42 SENSE |
| 38 | T16 16YL/OR | TRANSMISSION CONTROL OUTPUT |
