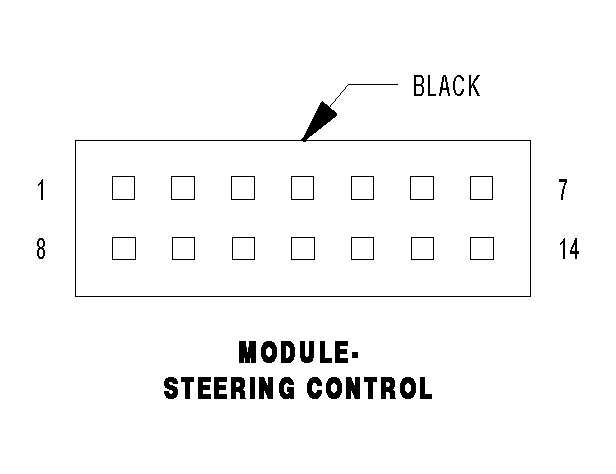

Steering Control Module Connector End View
MODULE-STEERING CONTROL - BLACK 14 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | R63 20LG/WT | DRIVER SQUIB 2 LINE 1 |
| 2 | R61 20LG/VT | DRIVER SQUIB 2 LINE 2 |
| 3 | R45 20LG/OR | DRIVER SQUIB 1 LINE 1 |
| 4 | R43 20LG/BR | DRIVER SQUIB 1 LINE 2 |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | Z910 20BK/TN | GROUND |
| 9 | A913 20RD/GY | FUSED B(+) |
| 10 | D65 20WT/LG | CAN C BUS (+) |
| 11 | D64 20WT/LB | CAN C BUS (-) |
| 12 | D54 20WT | CAN B BUS (-) |
| 13 | D55 20WT/OR | CAN B BUS (+) |
| 14 | - | - |
