Engine Control Module (Diesel) Connector End View (C2)

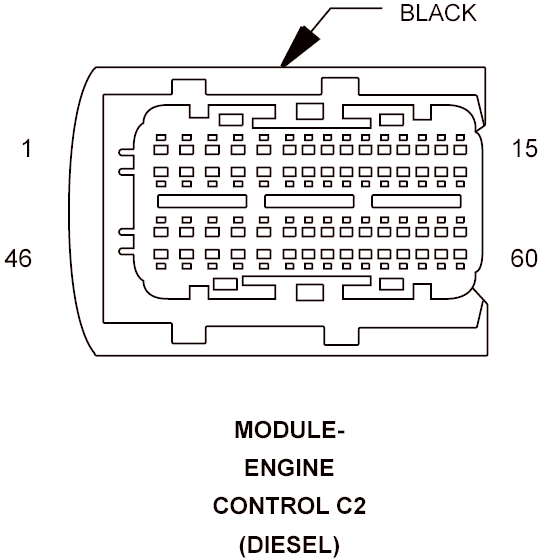

MODULE-ENGINE CONTROL C2 - BLACK 60-WAY (DIESEL)
| CAV | CIRCUIT | FUNCTION |
| 1 | K613 16GY/BR | FUEL INJECTOR 3 LOW-SIDE CONTROL |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | K944 20BK/GY | CMP GROUND |
| 13 | - | - |
| 14 | - | - |
| 15 | K53 20DB/LG | EGR COOLER BYPASS CONTROL |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | V71 20VT/OR | S/C SIGNAL 1 |
| 23 | - | - |
| 24 | - | - |
| 25 | K604 20BR/TN | EGR AIR FLOW SIGNAL |
| 26 | - | - |
| 27 | K844 20DB/YL | CMP 5 VOLT SUPPLY |
| 28 | K44 20DB/GY | CMP SIGNAL |
| 29 | K137 20DB/OR | BOOST PRESSURE CONTROL |
| 30 | - | - |
| 31 | K663 18BR/GY | FUEL INJECTOR HIGH-SIDE COMMON |
| 32 | K663 18BR/GY | FUEL INJECTOR HIGH-SIDE COMMON |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | - | - |
| 37 | - | - |
| 38 | - | - |
| 39 | K156 20BR/YL | FUEL TEMPERATURE SIGNAL |
| 40 | K900 20DB/DG | SENSOR GROUND |
| 41 | - | - |
| 42 | K853 20DB/BR | CKP 5 VOLT SUPPLY |
| 43 | - | - |
| 44 | - | - |
| 45 | C27 20LB/WT | A/C COMPRESSOR CONTROL |
| 46 | K611 16OR/BR | FUEL INJECTOR 1 LOW-SIDE CONTROL |
| 47 | K614 16WT/BR | FUEL INJECTOR 4 LOW-SIDE CONTROL |
| 48 | K612 16YL/BR | FUEL INJECTOR 2 LOW-SIDE CONTROL |
| 49 | - | - |
| 50 | - | - |
| 51 | - | - |
| 52 | K2 20VT/OR | ECT SIGNAL |
| 53 | K915 20BR/WT | SENSOR GROUND |
| 54 | - | - |
| 55 | - | - |
| 56 | - | - |
| 57 | K925 20DB/GY | CKP GROUND |
| 58 | K24 20BR/LB | CKP SIGNAL |
| 59 | - | - |
| 60 | K601 20BR/VT | EGR AIR FLOW CONTROL |
