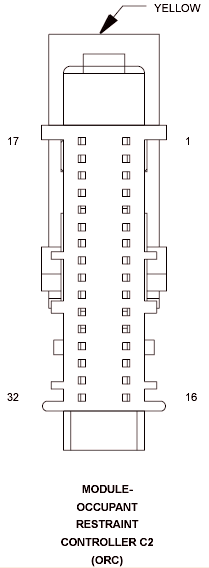

Occupant Restraint Controller Module (ORC) Connector End View (C2)
MODULE-OCCUPANT RESTRAINT CONTROLLER C2 (ORC) - YELLOW 32-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | R1 18LB/WT | LEFT CURTAIN SQUIB 1 LINE 2 (SIDE AIRBAGS) |
| 6 | R3 18LB/OR | LEFT CURTAIN SQUIB 1 LINE 1 (SIDE AIRBAGS) |
| 7 | R4 18OR/LB | RIGHT CURTAIN SQUIB 1 LINE 1 (SIDE AIRBAGS) |
| 8 | R2 18WT/LB | RIGHT CURTAIN SQUIB 1 LINE 2 (SIDE AIRBAGS) |
| 9 | R53 18LG/YL | DRIVER SEAT BELT TENSIONER LINE 2 |
| 10 | R55 18LG/DG | DRIVER SEAT BELT TENSIONER LINE 1 |
| 11 | R56 18LB/DG | PASSENGER SEAT BELT TENSIONER LINE 1 |
| 12 | R54 18LB/YL | PASSENGER SEAT BELT TENSIONER LINE 2 |
| 13 | R6 20VT/LB | RIGHT SEAT SQUIB 1 LINE 2 |
| 14 | R8 20GY/LG | RIGHT SEAT SQUIB 1 LINE 1 |
| 15 | R7 20LG/GY | LEFT SEAT SQUIB 1 LINE 1 |
| 16 | R5 20VT | LEFT SEAT SQUIB 1 LINE 2 |
| 17 | F200 20PK/LB | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 18 | F100 20PK/VT | FUSED IGNITION SWITCH OUTPUT (RUN) |
| 19 | - | - |
| 20 | Z945 18BK | GROUND |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | R261 20LB/WT | DRIVER SEAT POSITION SENSOR DATA (EXCEPT EXPORT) |
| 26 | R263 20LB/VT | DRIVER SEAT POSITION SENSOR VOLTAGE (EXCEPT EXPORT) |
| 27 | R14 20TN/LG | RIGHT SIDE IMPACT SENSOR 1 SIGNAL (SIDE AIRBAGS) |
| 28 | R16 20BR/LG | RIGHT SIDE IMPACT SENSOR 1 GROUND (SIDE AIRBAGS) |
| 29 | R15 20LG/BR | LEFT SIDE IMPACT SENSOR 1 GROUND (SIDE AIRBAGS) |
| 30 | R13 20LG/TN | LEFT SIDE IMPACT SENSOR 1 SIGNAL (SIDE AIRBAGS) |
| 31 | R264 20VT/LB | PASSENGER SEAT POSITION SENSOR VOLTAGE (EXCEPT EXPORT) |
| 32 | R262 20WT/LB | PASSENGER SEAT POSITION SENSOR DATA (EXCEPT EXPORT) |
