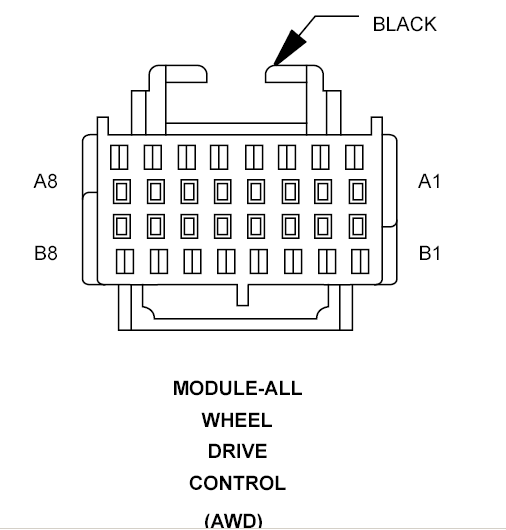

All Wheel Drive Control Module (AWD) Connector End View
MODULE-ALL WHEEL DRIVE CONTROL - BLACK 16 WAY (AWD)
| CAV | CIRCUIT | FUNCTION |
| A1 | A923 18RD/YL | FUSED B(+) |
| A2 | - | - |
| A3 | Z908 18BK | GROUND |
| A4 | - | - |
| A5 | - | - |
| A6 | - | - |
| A7 | - | - |
| A8 | T78 18YL | SOLENOID SUPPLY VOLTAGE |
| B1 | F202 18PK/WT | IGNITION SWITCH OUTPUT (RUN-START) |
| B2 | - | - |
| B3 | - | - |
| B4 | D65 20WT/LG | CAN C BUS (+) |
| B5 | D64 20WT/LB | CAN C BUS (-) |
| B6 | - | - |
| B7 | - | - |
| B8 | T312 18YL/VT | REAR DIFFERENTIAL SOLENOID CONTROL |
