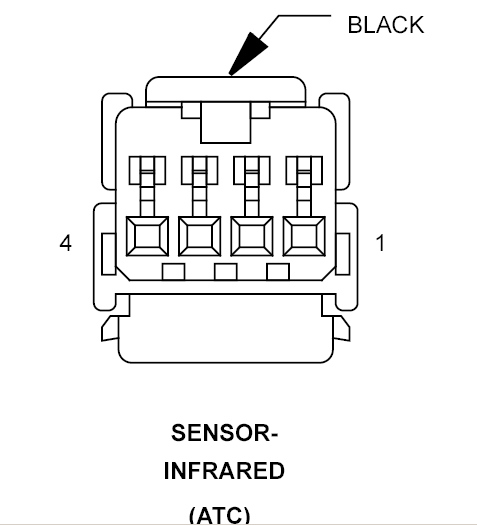

Infrared Sensor (Automatic Temperature Control) Connector End View
SENSOR-INFRARED - BLACK 4 WAY (ATC)
| CAV | CIRCUIT | FUNCTION |
| 1 | C830 20DB/YL | IR SENSOR RETURN (JS27) |
| 1 | F202 18PK/WT | IGNITION SWITCH OUTPUT (RUN-START) (JS41) |
| 2 | C83 20DB/LG | IR SENSOR SIGNAL (JS27) |
| 3 | C83 20DB/LG | IR SENSOR SIGNAL (JS41) |
| 4 | F202 20PK/GY | IGNITION SWITCH OUTPUT (RUN-START) (JS27) |
| 4 | C830 20DB/YL | IR SENSOR RETURN (JS41) |
