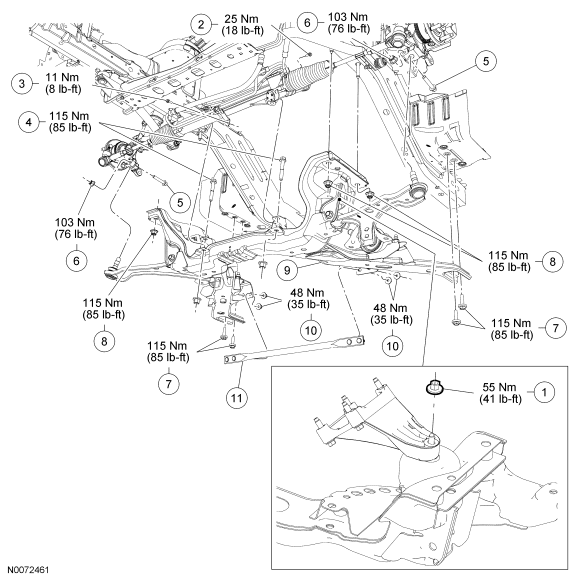

Subframe and Components - Exploded View, Front
NOTE:
4.0L subframe shown, all others similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | N621943 | Engine insulator nuts |
| 2 | 704980 | Lower steering column shaft coupling bolt |
| 3 | W704980 | Power steering line support bracket bolt |
| 4 | W10909 | Steering gear bolts (2 required) |
| 5 | W711123 | Lower ball joint bolts (2 required) |
| 6 | W520214 | Lower ball joint nuts (2 required) |
| 7 | W711075 | Front subframe bolts (rear) (4 required) |
| 8 | W707246 | Front subframe nuts (front) (4 required) |
| 9 | 5025 | Front subframe |
| 10 | W711553 | Crossmember brace nut (4 required) |
| 11 | 5A095 | Crossmember brace |
- For additional information, refer to appropriate procedures.
