Subframe - Front: Notes
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Remover, Tie-Rod End | 211-001 (TOOL-3290-D) | |
| Installer Set, Teflon® Seal | 211-D027 (D90P-3S17-A) or equivalent |
NOTE:
The front bumper cover and the RH/LH brake assemblies have been removed for clarity.

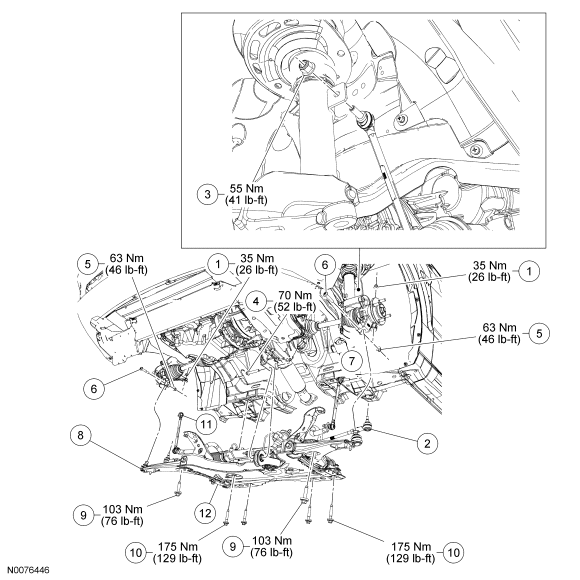

| Item | Part Number | Description |
|---|---|---|
| 1 | W520203 | Tie-rod end nuts (2 required) |
| 2 | 3A130 | Tie-rod end (2 required) |
| 3 | W520213 | Stabilizer bar link nut (2 required) |
| 4 | W702826 | Roll restrictor bolt |
| 5 | W520213 | Lower arm ball joint pinch nuts (2 required) |
| 6 | W711859 | Lower arm ball joint pinch bolts (2 required) |
| 7 | 3A238 | Lower arm ball joint heat shield (2 required) |
| 8 | 3078 | Lower arm ball joint (2 required) |
| 9 | W709634 | Subframe upper bolts (M12) (2 required) |
| 10 | W709634 | Subframe lower bolts (M14) (4 required) |
| 11 | - | Stabilizer link (2 required) |
| 12 | 5019 | Front subframe |
