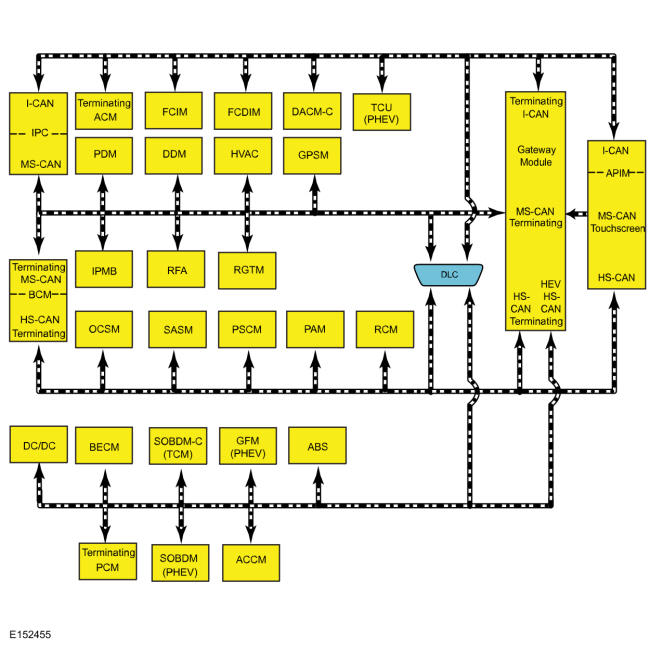

System Diagram
WARNING: This page is about a different car, the 2015 Ford C-Max. However, it is still accessible from the selected car via links, so may be relevant.
Module Network Chart
| Module Name | Network Type |
|---|---|
| ACCM | HEV HS-CAN |
| APIM (if equipped) | HS-CAN |
| MS-CAN | |
| I-CAN | |
| ABS module | HEV HS-CAN |
| ACM | I-CAN |
| BECM | HEV HS-CAN |
| BCM | HS-CAN |
| MS-CAN | |
| DACMC (if equipped) | I-CAN |
| DC to DC Converter Control Module (DC/DC) | HEV HS-CAN |
| DDM (if equipped) | MS-CAN |
| PCM | HEV HS-CAN |
| FCIM (if equipped with touchscreen) | I-CAN |
| FCDIM (if equipped) | I-CAN |
| GWM | HEV HS-CAN |
| HS-CAN | |
| MS-CAN | |
| I-CAN | |
| GFM (Charge Port Light Ring, PHEV only) | HEV HS-CAN |
| GPSM (if equipped) | MS-CAN |
| HVAC module | MS-CAN |
| IPC | MS-CAN |
| I-CAN | |
| Image Processing Module - B (IPM-B) (if equipped) | MS-CAN |
| Rear Gate Trunk Module (RGTM) | MS-CAN |
| OCSM | HS-CAN |
| Parking Aid Module (PAM) (if equipped) | HS-CAN |
| PSCM | HS-CAN |
| PDM (if equipped) | MS-CAN |
| RFA module (if equipped) | MS-CAN |
| RCM | HS-CAN |
| SOBDM (PHEV only) | HEV HS-CAN |
| SASM | HS-CAN |
| TCU (PHEV only) | I-CAN |
| SOBDMC (TCM) | HEV HS-CAN |
