Electronic Engine Controls - Component Location

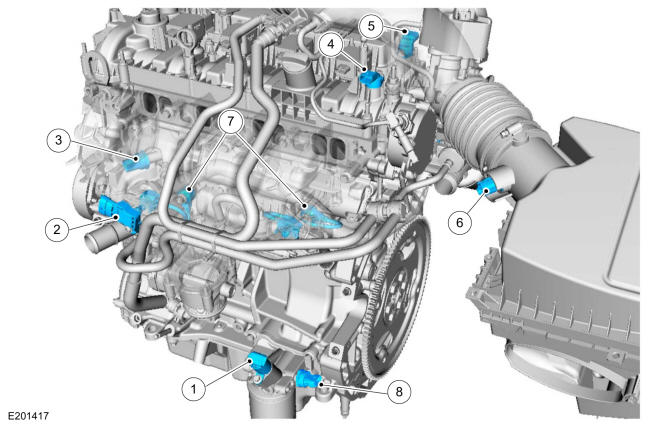

Electronic Engine Controls- Front
| Item | Description |
|---|---|
| 1 | Oil pressure control solenoid |
| 2 | MAP sensor |
| 3 | FRP sensor |
| 4 | Intake CMP sensor |
| 5 | Exhaust CMP sensor |
| 6 | IAT sensor |
| 7 | KS |
| 8 | EOP sensor |

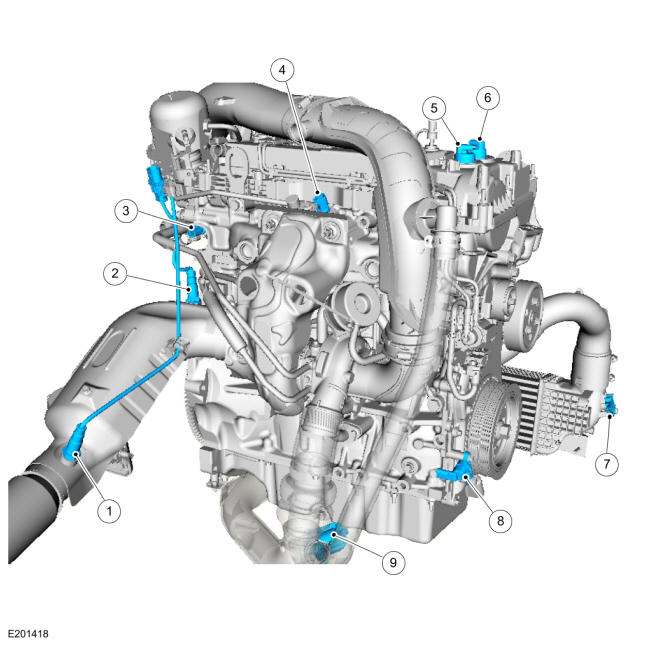

Electronic Engine Controls - Rear
| Item | Description |
|---|---|
| 1 | Catalyst monitor sensor |
| 2 | HO2S |
| 3 | ECT sensor |
| 4 | CHT sensor |
| 5 | Exhaust VCT oil control solenoid |
| 6 | Intake VCT oil control solenoid |
| 7 | Turbocharger boost pressure sensor |
| 8 | CKP sensor |
| 9 | Turbocharger bypass valve |
Powertrain Control Module (PCM)
| Item | Description |
|---|---|
| 1 | PCM |
