Connector End View C2371B - Transfer Case Control Module
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2371B | TRANSFER CASE CONTROL MODULE | 14290 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-EA | DU2Z-14474-DA | 1.50 |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.80 |
| 97BG-14474-BBA | DU2Z-14474-EA | 2.80 |

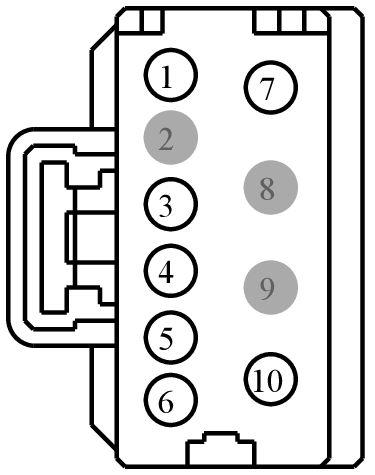

| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number |
|---|---|---|---|---|---|
| 1 | GD132 (BK-VT) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | 7C3T-14474-DA | |
| 2 | * | * | Not Used | N/A | |
| 3 | GD132 (BK-VT) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | 7C3T-14474-DA | |
| 4 | CCF07 (BN-GN) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CLUTCH (4WDC) | 7C3T-14474-DA | |
| 5 | CCF08 (GY-OG) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CW (4WDM) | 7C3T-14474-DA | |
| 6 | SBB63 (WH-RD) | 14 | FUSE - 63 OR CIRCUIT BREAKER | 7C3T-14474-EA | |
| 7 | SBB71 (WH-RD) | 16 | FUSE - 71 OR CIRCUIT BREAKER | 97BG-14474-BBA | |
| 8 | * | * | Not Used | N/A | |
| 9 | * | * | Not Used | N/A | |
| 10 | CCF03 (GY-BN) | 20 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CLUTCH (4WDC) | 97BG-14474-BAA |

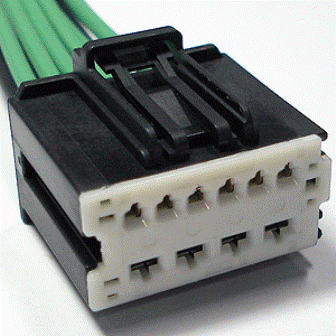

Available Pigtail Kits
Pigtail Kit Part Number WPT-1042
Service Part Number:
AU2Z-14S411-CA
Gauge:
12 14
Pin material:
Tin & Silver
Cavities:
10
Vehicle Uses:
- Module - Transfer Case Shift Control
