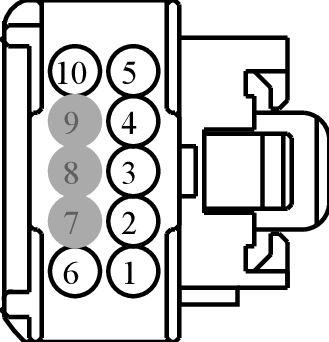

Connector End View C2402 - Front Controls Interface Module-B (FCIMB)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2402 | FRONT CONTROLS INTERFACE MODULE-B (FCIMB) | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP15 (WH-RD) | 22 | FUSE - 15 OR CIRCUIT BREAKER | 3F2T-14474-SA | ||||
| 2 | VMED7 (OG) | 26 | CTRL MOD. - SYNC LIN BUS | 9U5T-14474-NA | ||||
| 3 | CLS32 (BN) | 26 | SWITCH - HAZARD | 9U5T-14474-NA | ||||
| 4 | CMP40 (GN) | 26 | SWITCH - FRONT 360 CAMERA ENABLE | 9U5T-14474-NA | ||||
| 5 | CMP18 (RD) | 26 | SWITCH - PARKING AID | 9U5T-14474-NA | ||||
| 6 | CMP02 (YE) | 26 | CTRL MOD. - CLIMATE # START/STOP SWITCH DISABLE | 9U5T-14474-NA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | 3F2T-14474-SA | ||||

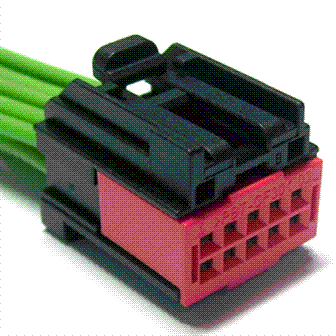

Available Pigtail Kits
Pigtail Kit Part Number WPT-1083
Service Part Number:
AU2Z-14S411-AHA
Gauge:
18
Pin material:
Silver
Cavities:
10
Vehicle Uses:
- Module - Front Interface
- Switch - Heater A/C Blower (Rear)
