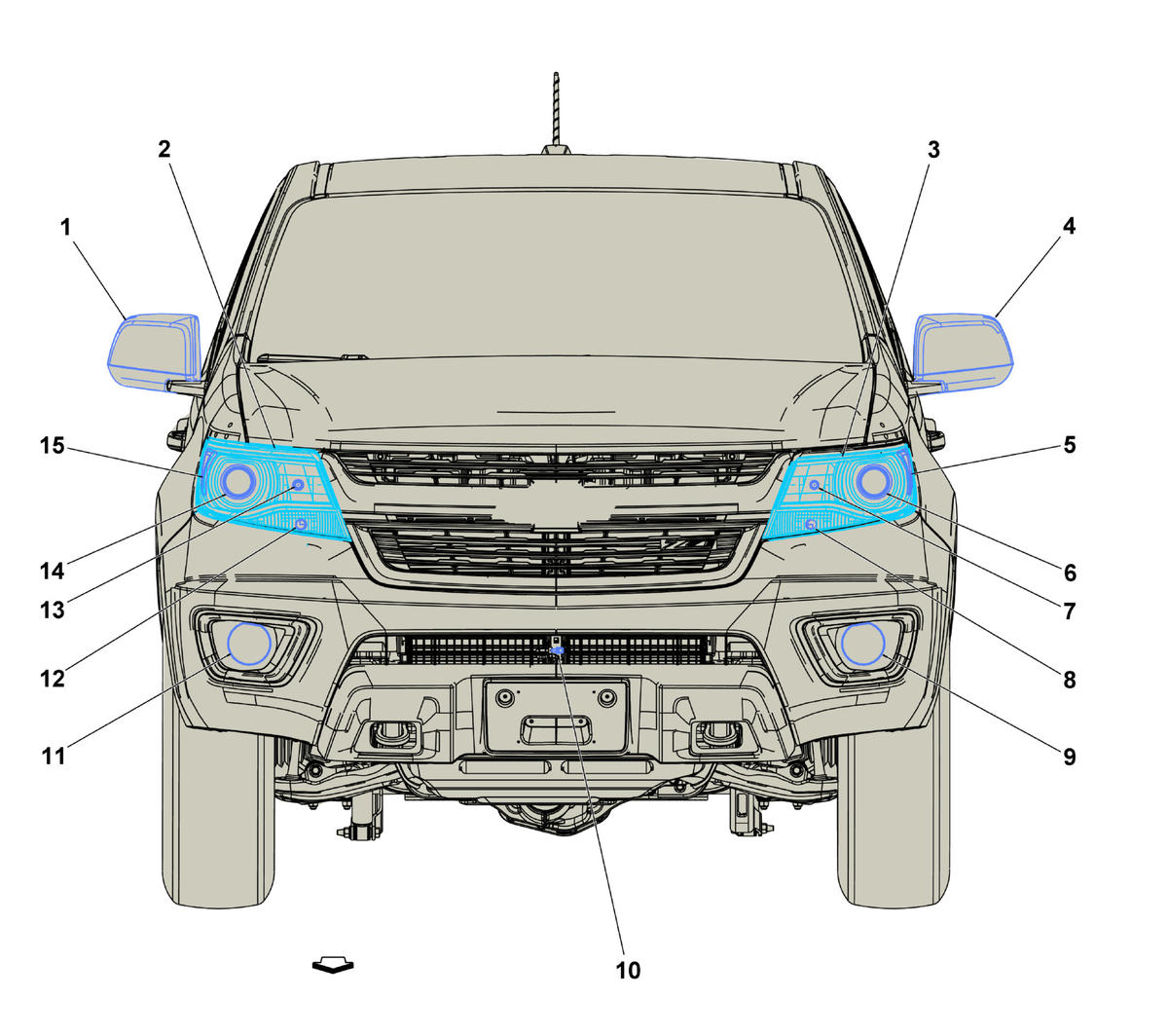

Front of Vehicle Components (Chevrolet/X88)

GM3829958Courtesy of GENERAL MOTORS COMPANY
Items
(1) A9B Outside Rearview Mirror - Passenger
(2) E13RA Headlamp Assembly - Right
(3) E13LA Headlamp Assembly - Left
(4) A9A Outside Rearview Mirror - Driver
(5) E4J Park Lamp - Left Front (X88) E4J Park Lamp - Left Front
(6) E4G Headlamp - Left Low Beam E4G Headlamp - Left Low Beam
(7)E4E Headlamp - Left High Beam E4E Headlamp - Left High Beam
(8) E4N Park/Turn Signal Lamp - Left E4N Park/Turn Signal Lamp - Left
(9) E29LF Fog Lamp - Left Front (T3U) E29LF Fog Lamp - Left Front (-ULV)E29LF Fog Lamp - Left Front (ULV)
(10) B9 Ambient Air Temperature Sensor B9 Ambient Air Temperature Sensor ()
(11) E29RF Fog Lamp - Right Front (T3U) E29RF Fog Lamp - Right Front (-ULV)E29RF Fog Lamp - Right Front (ULV)
(12) E4P Park/Turn Signal Lamp - Right E4P Park/Turn Signal Lamp - Right
(13) E4F Headlamp - Right High Beam E4F Headlamp - Right High Beam ()
(14) E4H Headlamp - Right Low Beam E4H Headlamp - Right Low Beam
(15) E4K Park Lamp - Right Front (X88) E4K Park Lamp - Right Front (X88)
