Fastener Specifications

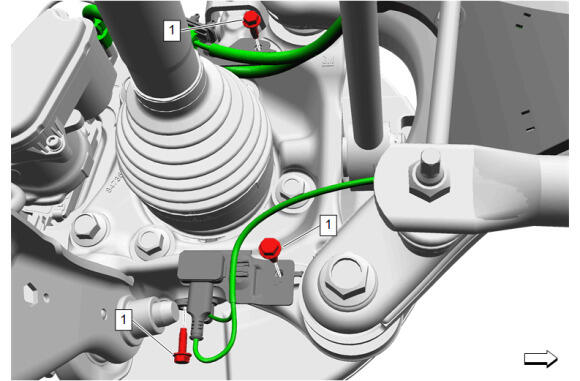

Chassis Rear Wiring Harness Extension Harness Bracket
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Chassis Rear Wiring Harness Bracket Bolt [ 3x ] | - | - | 9 N.m (80 lb in) | Rear Wheel Speed Sensor Replacement - Left Side |
| Rear Wheel Speed Sensor Replacement - Right Side | |||||
| Electronic Suspension Rear Vertical Accelerometer Replacement - Left Side | |||||
| Electronic Suspension Rear Vertical Accelerometer Replacement - Right Side |

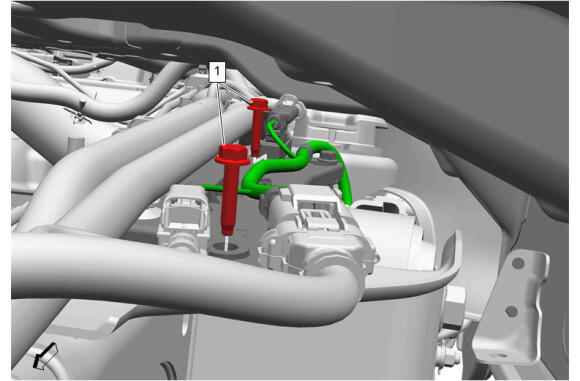

Chassis Rear Wiring Harness Extension Harness Frame Bracket
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Chassis Rear Wiring Harness Bracket Bolt [ 2x ] | - | - | 9 N.m (80 lb in) | Rear Wheel Speed Sensor Replacement - Left Side |
| Rear Wheel Speed Sensor Replacement - Right Side | |||||
| Electronic Suspension Rear Vertical Accelerometer Replacement - Left Side | |||||
| Electronic Suspension Rear Vertical Accelerometer Replacement - Right Side |

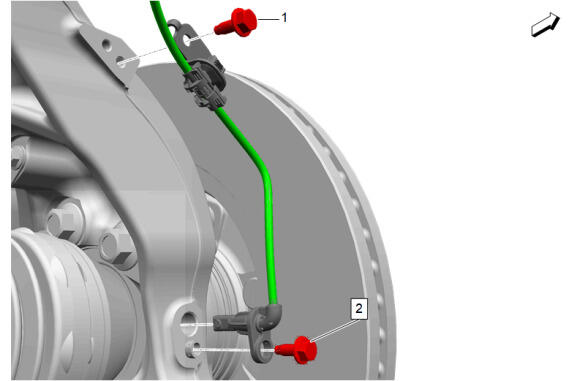

Front Wheel Speed Sensor
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Wheel Speed Sensor Bracket Bolt | - | - | 9 N.m (80 lb in) | Front Wheel Speed Sensor Replacement - Left Side |
| Front Wheel Speed Sensor Replacement - Right Side | |||||
| 2 | Front Wheel Speed Sensor Bolt | - | - | 9 N.m (80 lb in) | Front Wheel Speed Sensor Replacement - Left Side |
| Front Wheel Speed Sensor Replacement - Right Side |

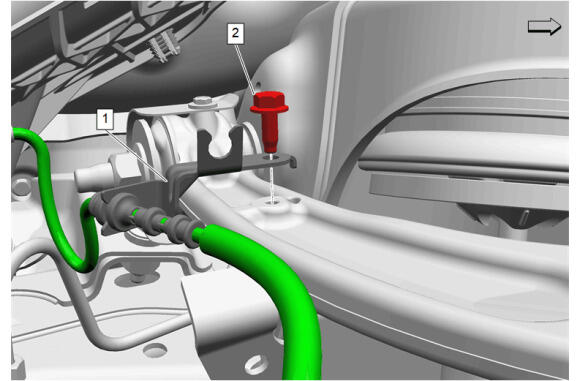

Front Wheel Speed Sensor Bracket
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Wheel Speed Sensor Bracket Bolt | - | - | 9 N.m (80 lb in) | Front Wheel Speed Sensor Replacement - Left Side |
| Front Wheel Speed Sensor Replacement - Right Side |

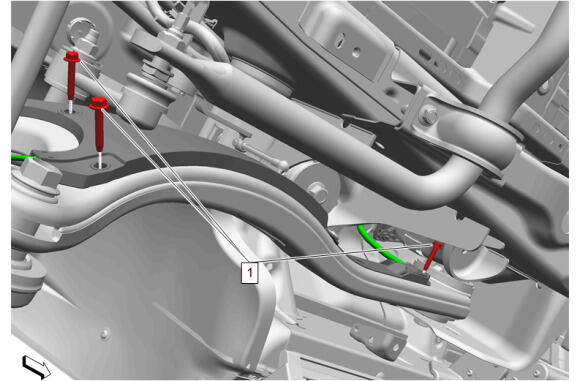

Rear Wheel Speed Sensor
| Callout | Component Name [ Component Quantity ] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Chassis Rear Wiring Harness Bracket Bolt [ 3x ] | - | - | 9 N.m (80 lb in) | Rear Wheel Speed Sensor Replacement - Left Side |
| Rear Wheel Speed Sensor Replacement - Right Side | |||||
| Electronic Suspension Rear Vertical Accelerometer Replacement - Left Side | |||||
| Electronic Suspension Rear Vertical Accelerometer Replacement - Right Side |
