Front of Vehicle

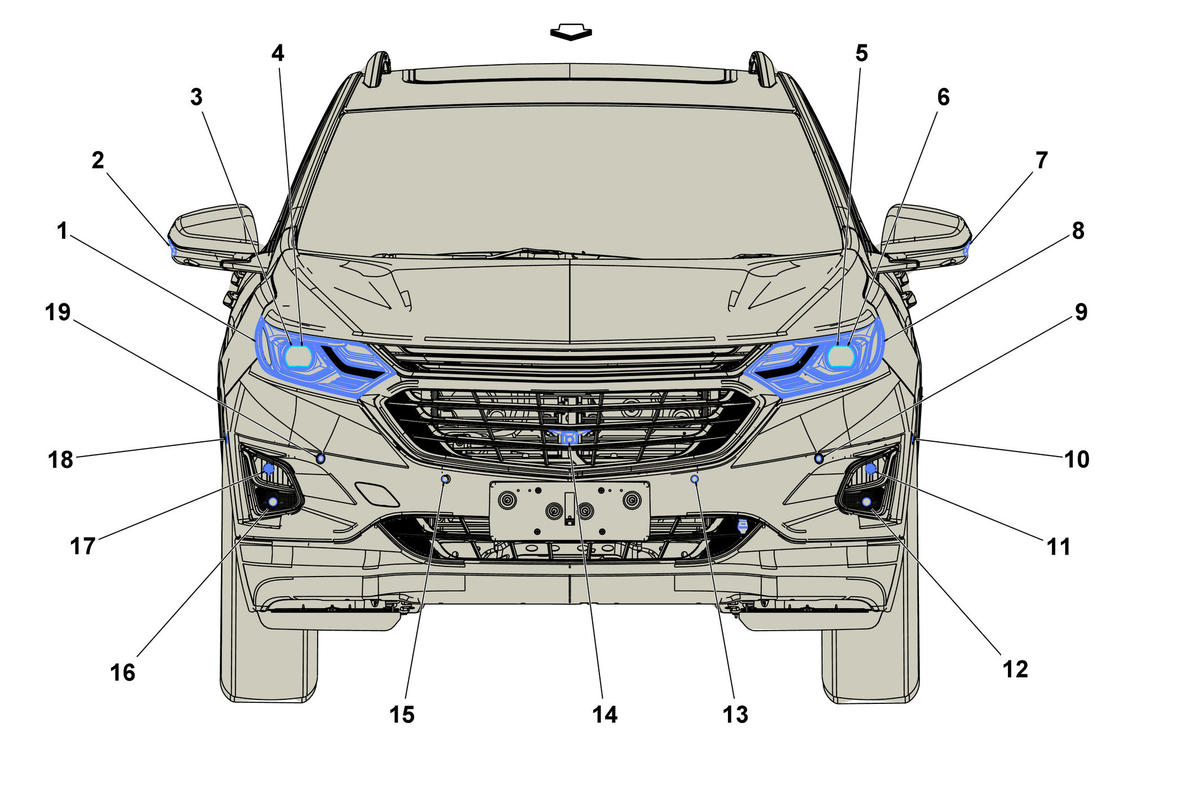

GM4919559Courtesy of GENERAL MOTORS COMPANY
Front of Vehicle

Harness Name Callout
E13RA Headlamp Assembly - Right 1
E4Z Turn Signal Repeater Lamp - Right 2
E4H Headlamp - Right Low Beam 3
E13R Headlamp - Right 4
E13L Headlamp - Left 5
E4G Headlamp - Left Low Beam 6
E4Y Turn Signal Repeater Lamp - Left 7
E13LA Headlamp Assembly - Left 8
B306A Parking Assist Sensor - Front Left Outer (UD5/UFQ) B306A Parking Assist Sensor - Front Left Outer (UD5/UFQ) 9
B306K Parking Assist Sensor - Side Left Front (UFQ) B306K Parking Assist Sensor - Side Left Front (UD5/UFQ) 10
E29LF Fog Lamp - Left Front (T3U) E29LF Fog Lamp - Left Front (T3U+Z88)E29LF Fog Lamp - Left Front (T3U-Z88) 11
E4LF Turn Signal Lamp - Left Front E4LF Turn Signal Lamp - Left Front (T7E-UGC) 12
B306B Parking Assist Sensor - Front Left Middle (UD5/UFQ) B306B Parking Assist Sensor - Front Left Middle (UD5/UFQ) 13
B174G Frontview Camera - Grille (UVH) B174G Frontview Camera - Grille (UV2) 14
B306C Parking Assist Sensor - Front Right Middle (UD5/UFQ) B306C Parking Assist Sensor - Front Right Middle (UD5/UFQ) 15
E4RF Turn Signal Lamp - Right Front E4RF Turn Signal Lamp - Right Front (T7E-UGC) 16
E29RF Fog Lamp - Right Front (T3U) E29RF Fog Lamp - Right Front (T3U+Z88)E29RF Fog Lamp - Right Front (T3U-Z88) 17
B306L Parking Assist Sensor - Side Right Front (UFQ) B306L Parking Assist Sensor - Side Right Front (UFQ) 18
B306D Parking Assist Sensor - Front Right Outer (UD5/UFQ) B306D Parking Assist Sensor - Front Right Outer (UD5/UFQ) 19
