Connector And Terminal Information

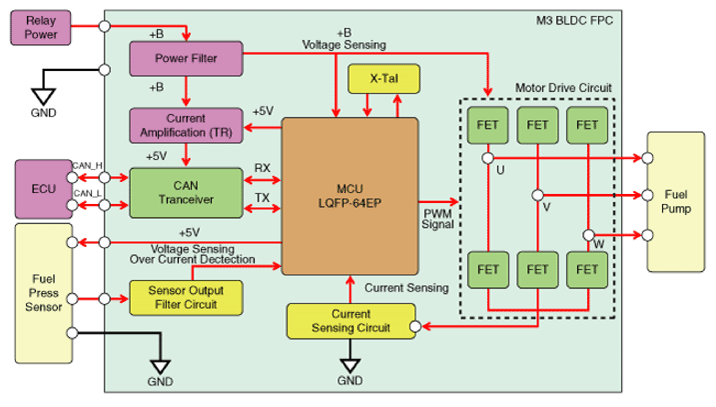

| Fuel Pump Control Module (FPCM) | |
|---|---|
| Pin No | Description |
| 1 | Shield ground (-) |
| 2 | Ground (-) |
| 3 | Fuel pressure sensor (FPS) ground (-) |
| 4 | - |
| 5 | Fuel pressure sensor (FPS) signal input |
| 6 | Fuel pressure sensor (FFS) power supply [+5V] |
| 7 | Fuel pump BLDC motor (V) |
| B | Fuel pump BLDC motor (W) |
| 9 | Fuel pump BLDC motor (U) |
| 10 | Battery power (B+) |
| 11 | CAN [High] |
| 12 | CAN [Low] |
