Repair Procedures: Inspection

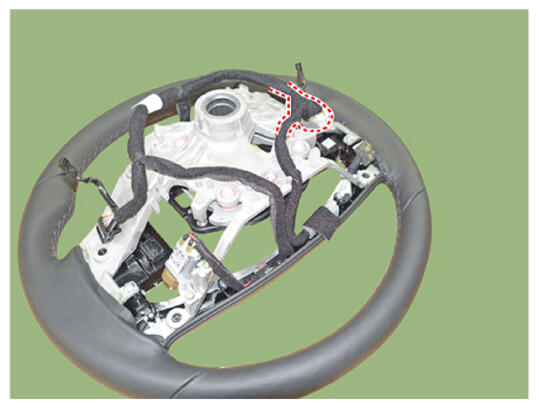

- Check for resistance between terminals in left switch position.
[Audio + Bluetooth + Voice]

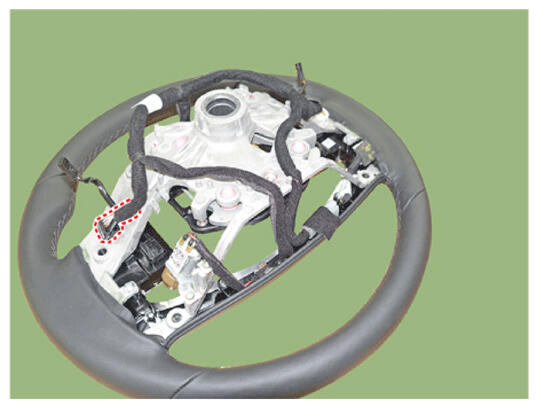

Switch Connector terminal Resistance (± 3%) SEEK Up 2 430 Ω SEEK Down 1.1 KΩ MODE 2.11 KΩ MUTE 3.11 KΩ CUSTOM 3 4.61 KΩ Voice 10.71 KΩ SEND 40.91 KΩ - Check for resistance between terminals in right switch position.
[Trip + CC + SCC + LFA]
| Switch | Connector terminal |
|---|---|
| Paddle UP | 1 ~ 12 |
| Paddle Down | |
| Trip | |
| OK | |
| LFA | |
| RES (+) | |
| CANCEL (-) | |
| Volume (-) | |
| Volume (+) | |
| Cruise | |
| Smart Cruise |
