Driver's Under-dash Fuse/Relay Box
WARNING: This page is about a different car, the 2008 Honda Pilot, 2007 Honda Pilot, and 2006 Honda Pilot. However, it is still accessible from the selected car via links, so may be relevant.

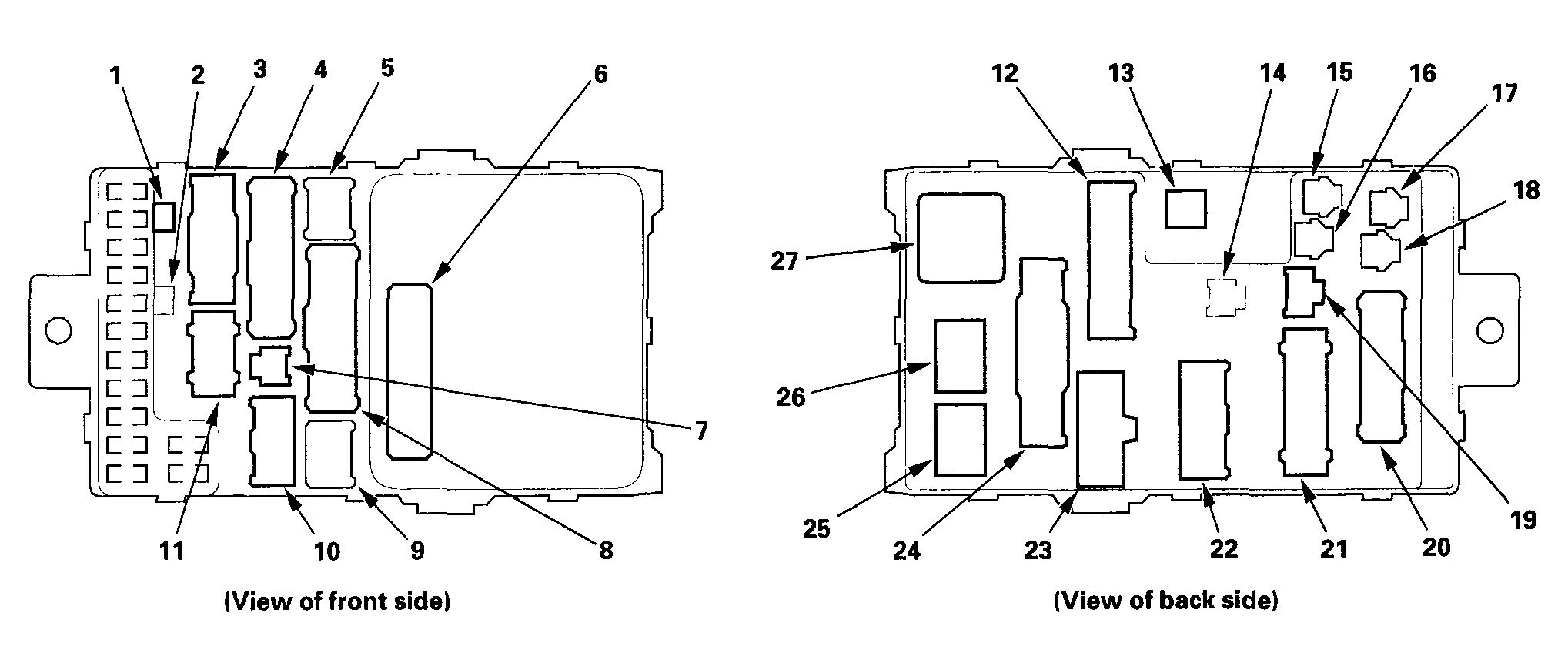

DRIVER'S UNDER-DASH FUSE/RELAY BOX INDEX
| Socket | Ref | Terminal | Connects to |
|---|---|---|---|
| A | 22 | 6 | IGNITION SWITCH LEAD |
| A/T Reverse relay | 26 | 4 | |
| B | 13 | 2 | Dashboard wire harness A (see DASHBOARD WIRE HARNESS A (LEFT BRANCH) ) |
| C | 10 | 5 | LEFT ENGINE COMPARTMENT WIRE HARNESS |
| D | 4 | 20 | LEFT ENGINE COMPARTMENT WIRE HARNESS |
| Diode | 1 | - | Driver's door courtesy light |
| Diode | 2 | - | Not used |
| Driver's multiplex control unit connector A | 6 | 24 | (Plugs directly into the fuse box) |
| E | 11 | 10 | LEFT SIDE WIRE HARNESS |
| F | 3 | 14 | LEFT SIDE WIRE HARNESS |
| G | 5 | 6 | Optional fog light connector |
| H | 8 | 18 | DRIVER'S DOOR WIRE HARNESS |
| I | 9 | - | Optional fog light connector |
| J | 20 | 18 | Dashboard wire harness A (see DASHBOARD WIRE HARNESS A (LEFT BRANCH) ) |
| K | 21 | 18 | Dashboard wire harness A (see DASHBOARD WIRE HARNESS A (LEFT BRANCH) ) |
| L | 24 | 22 | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (LEFT BRANCH) ) |
| M | 12 | 20 | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (LEFT BRANCH) ) |
| N | 23 | 7 | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (LEFT BRANCH) ) |
| P | 19 | 3 | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (LEFT BRANCH) ) |
| R | 18 | 1 | Optional connector |
| S | 17 | 1 | Optional connector |
| Starter cut relay | 25 | 4 | |
| T | 16 | 1 | Optional connector |
| Turn signal/hazard relay | 27 | 4 | |
| U | 15 | 1 | Optional connector |
| V | 14 | - | Not used |
| W | 7 | - | Memory erase signal (MES) connector |
