Security Control Unit (Honda Accessory: Security System) (View 220)
N/A
Left Side of Dash
On Security System Harness (Honda Accessory)

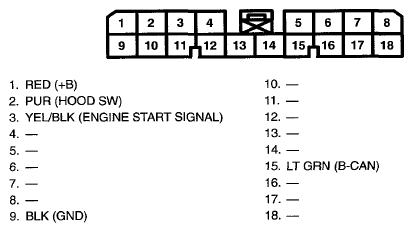

Fig 1: Security Control Unit Connector Terminal (View 220)
